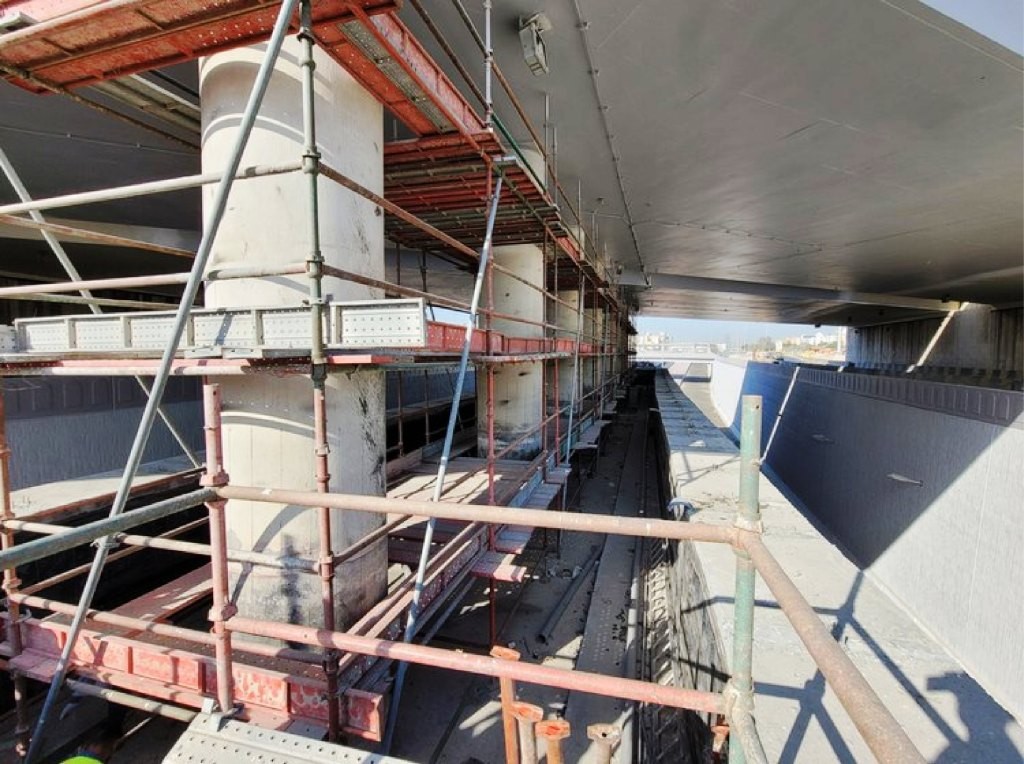

高速道路高架橋 鉄筋コンクリート橋脚
場所：クウェート、クウェート市
構造：RC橋脚×8基
径：Φ1320mm(コンクリート柱)
主筋：D28×22本
帯筋：D10@60螺旋配筋
かぶり：約50mm
●備考
主筋のみ1mの高さからスキャン。
橋脚の上部と下部で品質の違うコンクリートを使用しており、その境界の下部でコンクリート表面に変色、ひび割れ、剥離などの劣化の兆候が目視で確認。
（上部は健全、下部で粗悪な品質）
電気化学的手法では、コンクリートの不均質性やその他の環境要因の影響を大きく受けますが、iCAMMは磁気応答を取得するため、それらの影響を受けずに検査することが可能です。

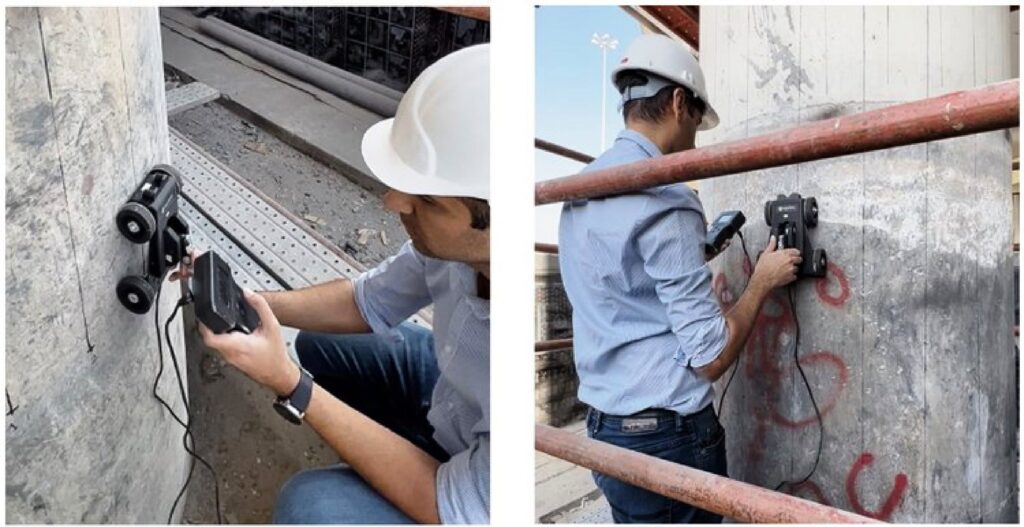

iCAMMを使用して垂直鉄筋をスキャン

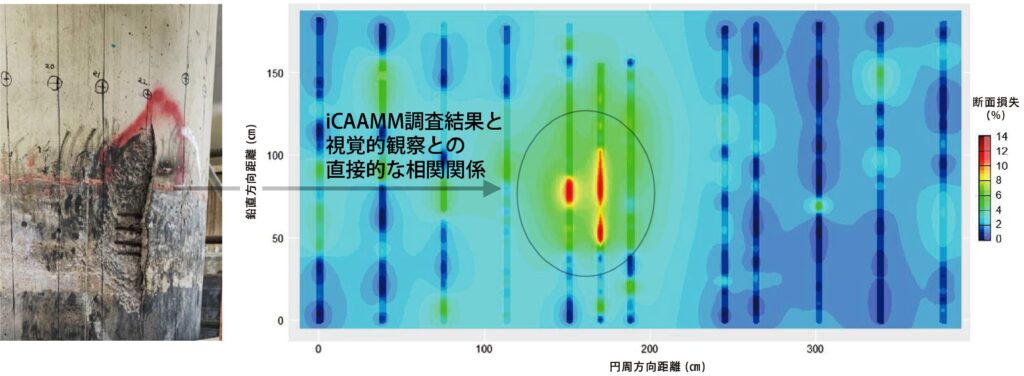

iCAMMによる鉄筋断面損失の定量的結果のカラーマップ
結果は腐食マップとして表示され、各柱の重要なエリアの位置だけでなく、腐食の程度も特定されました。
iCAMMの解析結果は、ひび割れ、変色、剥離といったコンクリート表面の目に見える劣化兆候と優れた相関を示しました。
