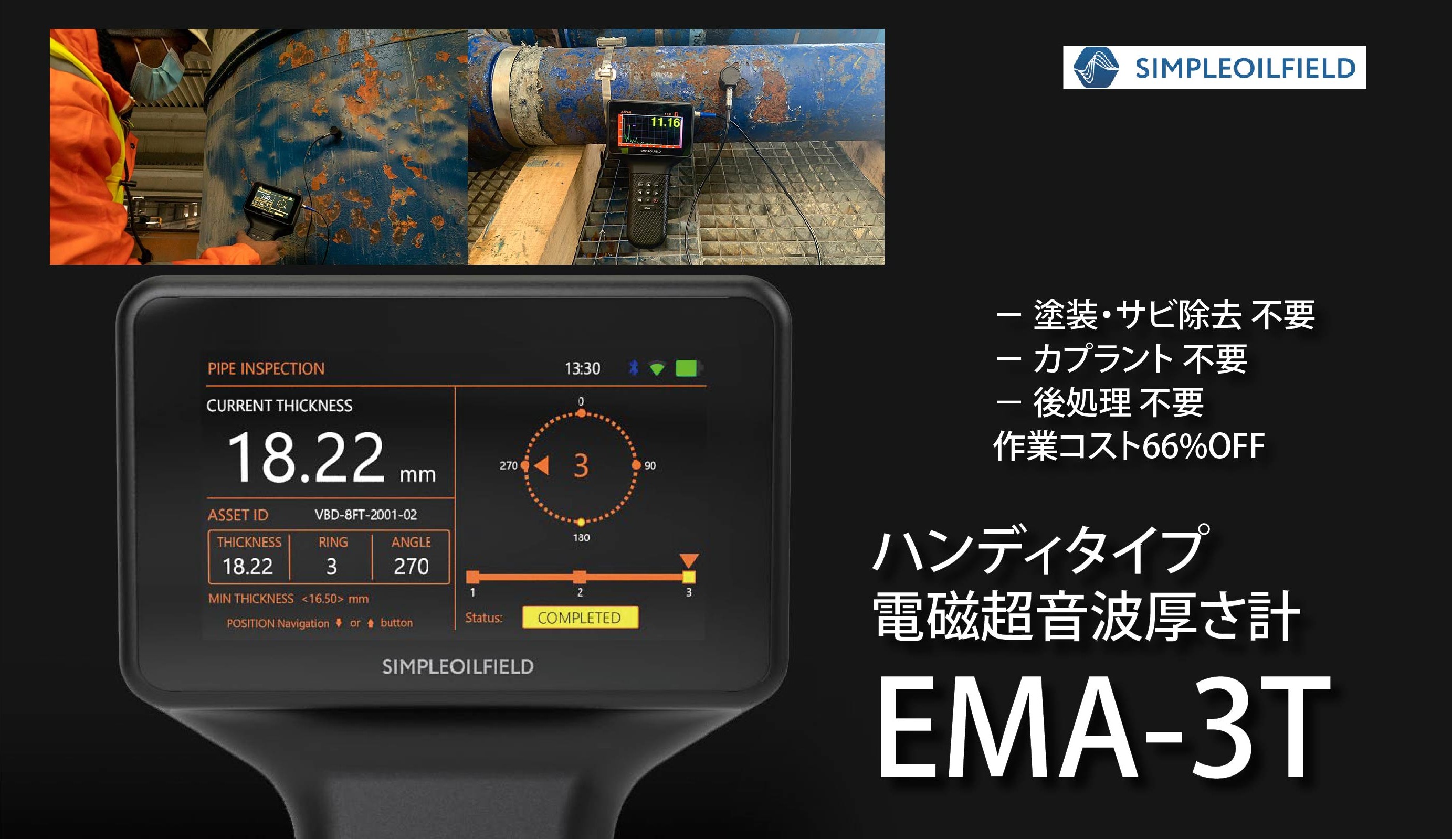

SimpleOilField社のEMAT技術
MA-3TはEMAT※技術を用いた超音波厚さ計です。

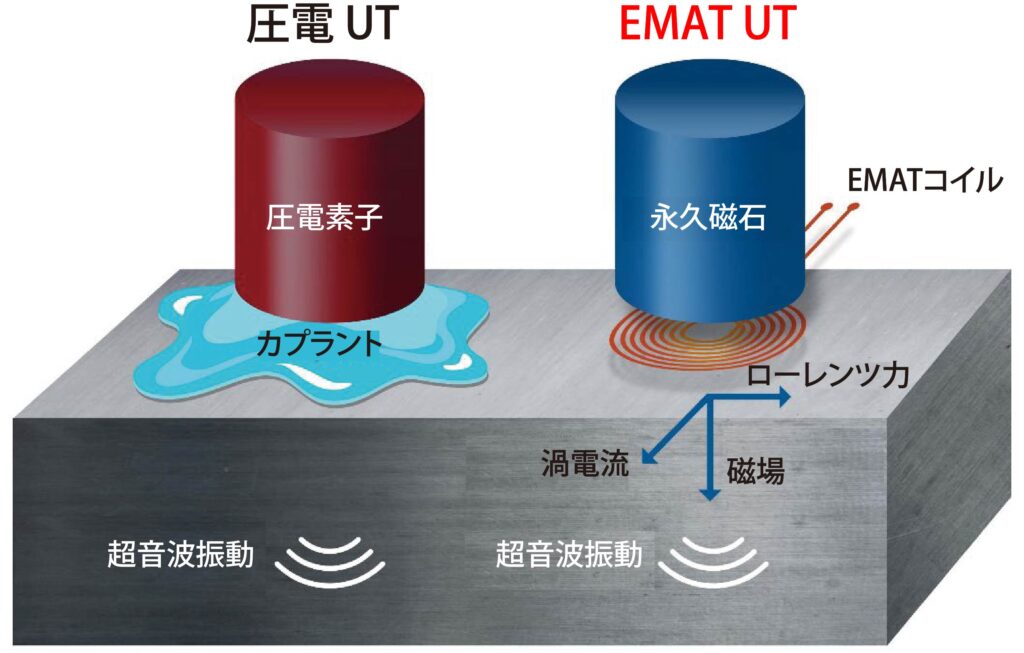

EMATは永久磁石と交流コイルでできており、材料に近づけると2つの磁場が影響し合って材料表面に超音波を発生させます。
このしくみにより、センサーと材料の間に最大4mmのギャップがあっても厚さを正確に測定可能。
MA-3T は独自のデータ処理アルゴリズムを使用しており、金属異方性、複数の反射体、外部ノイズなどの障害がある場合でも正確な厚さ測定が可能。
SimpleOilField社のEMAT技術により、人的要因やその他の要因の影響が大幅に軽減され、測定を自動的に実行できます。
※ EMAT： Electro Magnetic Acoustic Transducer

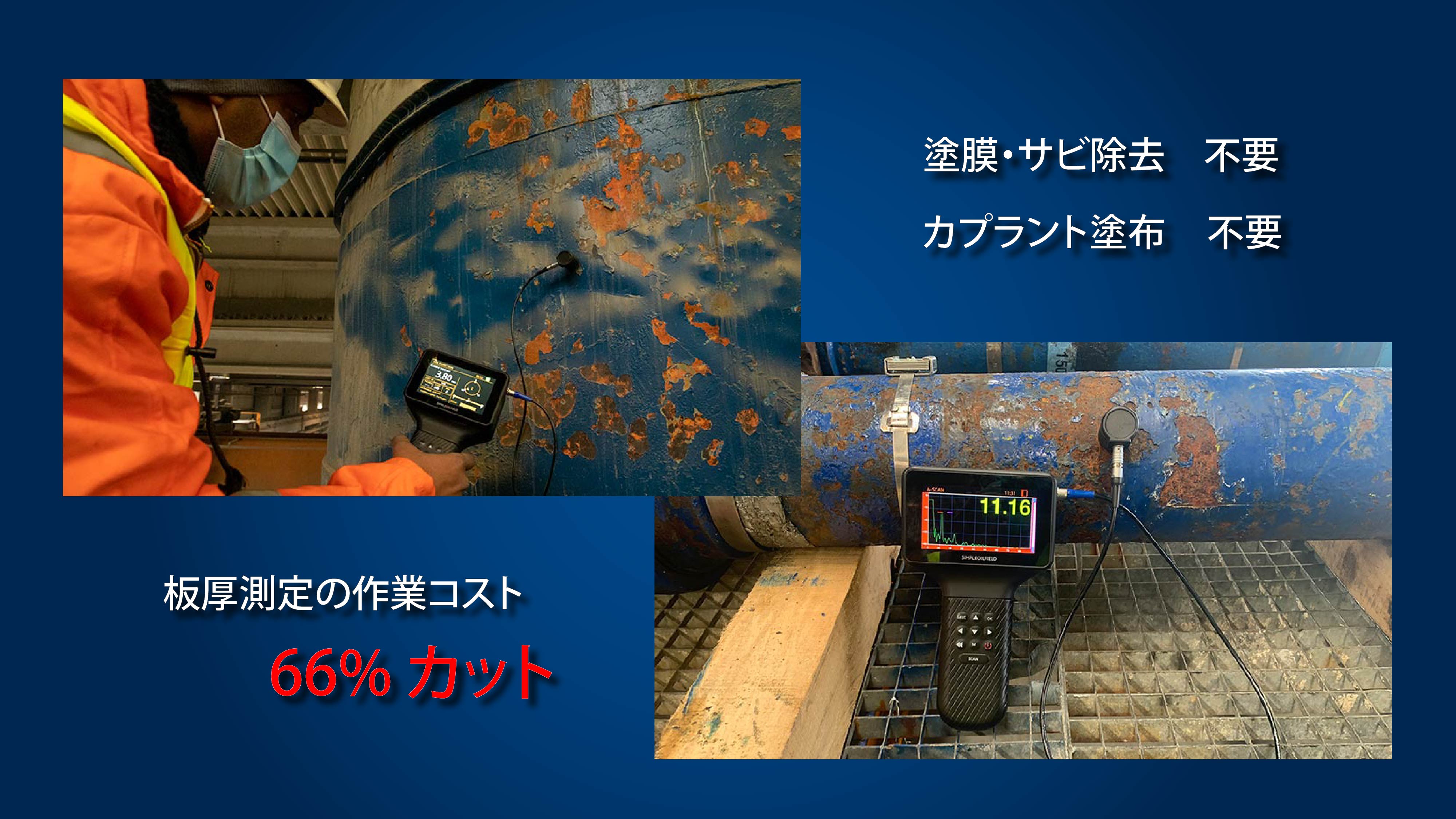

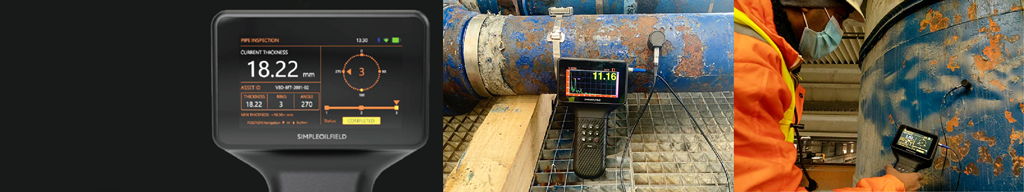

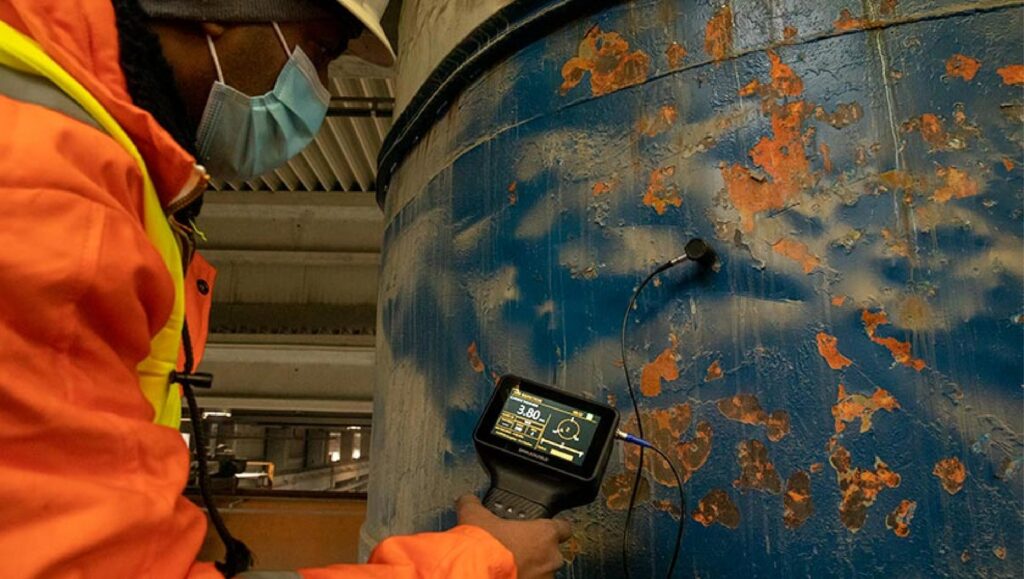

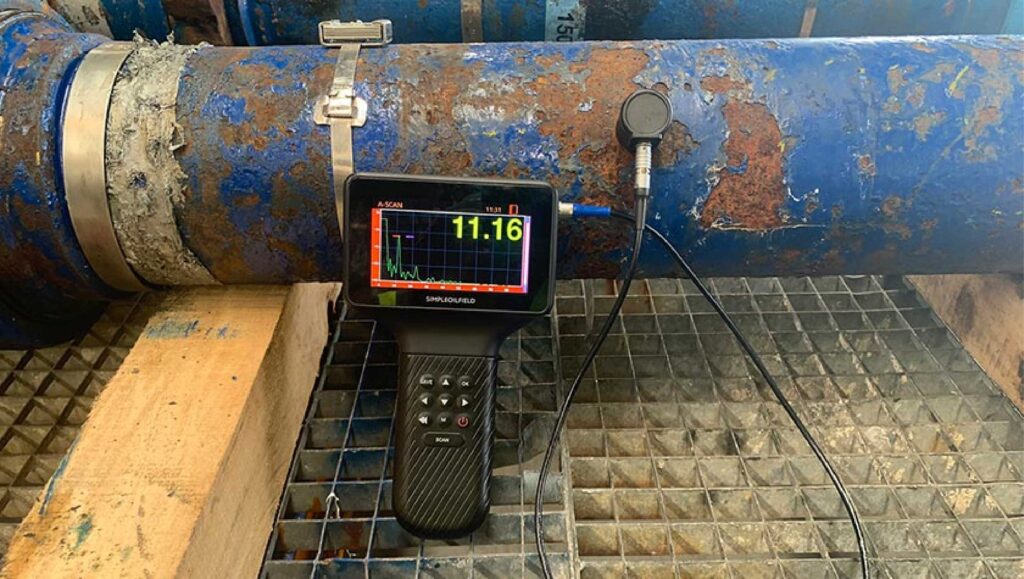

塗膜・サビ上からでも測定可能
SimpleOilField社のEMAT技術により、塗膜・サビの上から直接測定が可能であるため、前処理（ケレン）が不要。
また、カプラントも不要であることからその塗布・拭き取り作業も不要。
従って後処理も不要となることから作業工程を66%以上削減できます。
測定対象面に探触子を当てるだけで板厚測定が可能です。
✅ 塗膜・サビ除去 不要
✅ カプラント塗布 不要
✅ 後処理も 不要
💰 作業コスト 66%以上削減！！

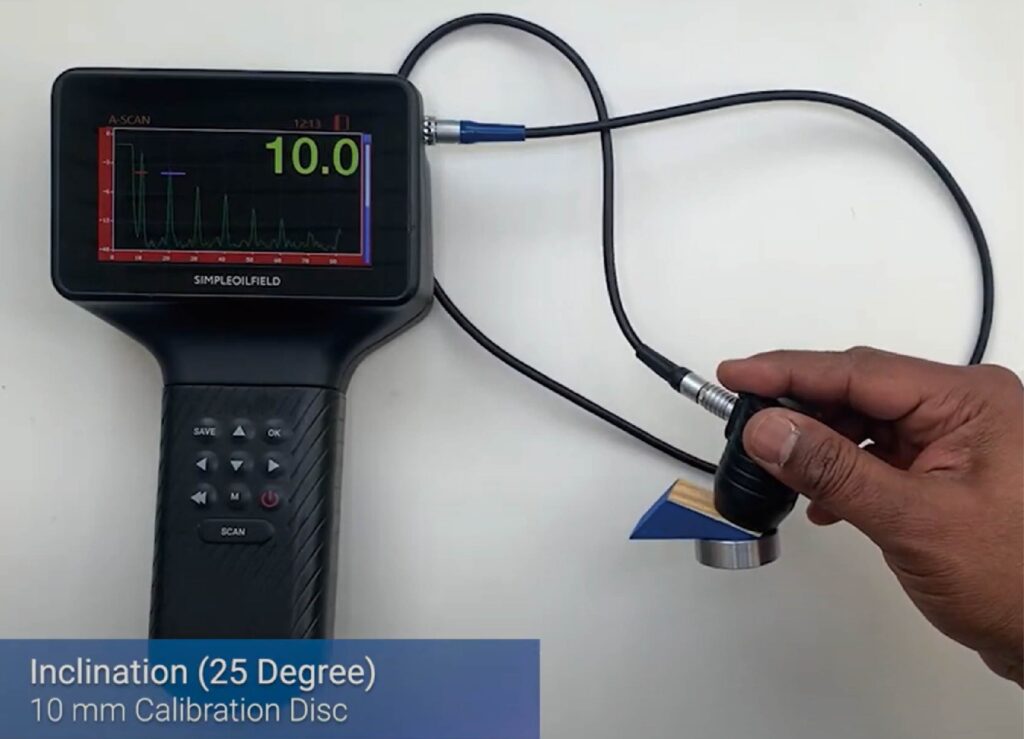

傾斜25°でも測定可能
測定面と探触子面に傾斜があっても、板厚を正確に測定することが可能。
錆びなどによる多少の表面凹凸の上からも測定することができます。
✅平面・曲面ともに傾斜角度は25°まで傾けても測定可能。

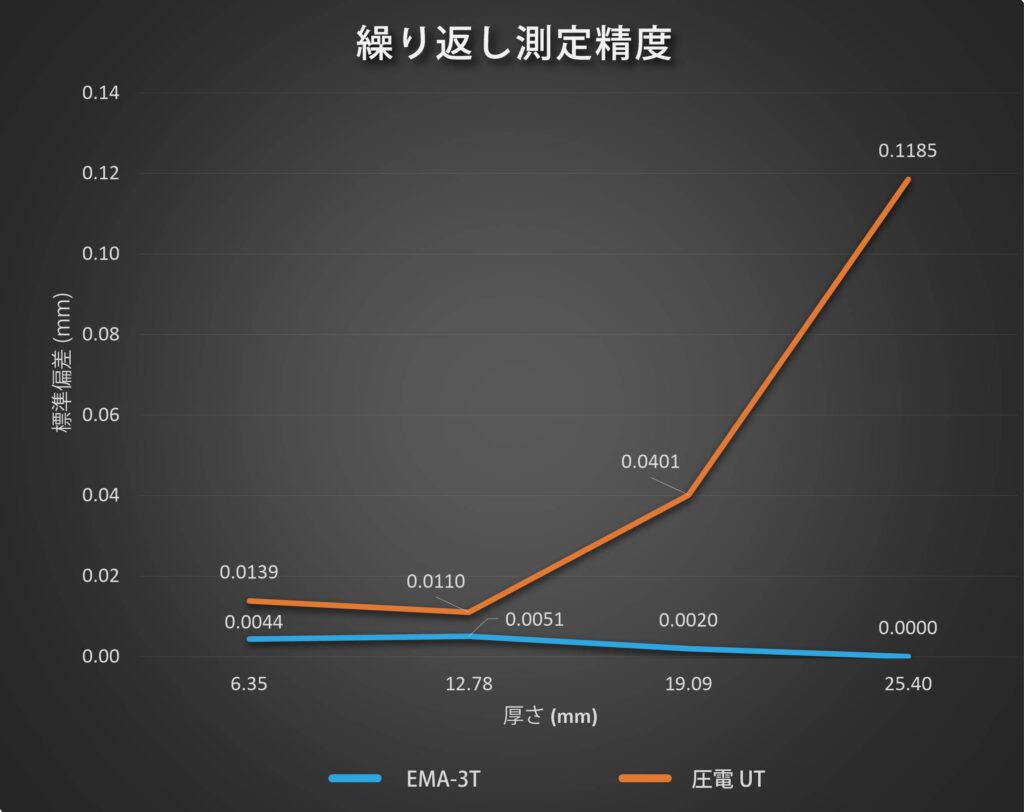

脅威の測定精度
・圧電UTと比較して圧倒的な【測定精度】
・バラツキは【ほぼゼロ】
・【応答速度も早い】ため、1ポイントあたりの測定時間も短縮
✅これが【前処理・カプラント】不要で測定可能！！
多彩な測定表示モード
厚さ表示(Thickness画面)、波形モード画面(A-Scan)、断面表示画面(B-Scan)の3種類表示モード。
さらにA-Scan表示はFiltered、Detected、Orijinalの3種類表示が可能。
カラー表示で画面も見やすい表示です。

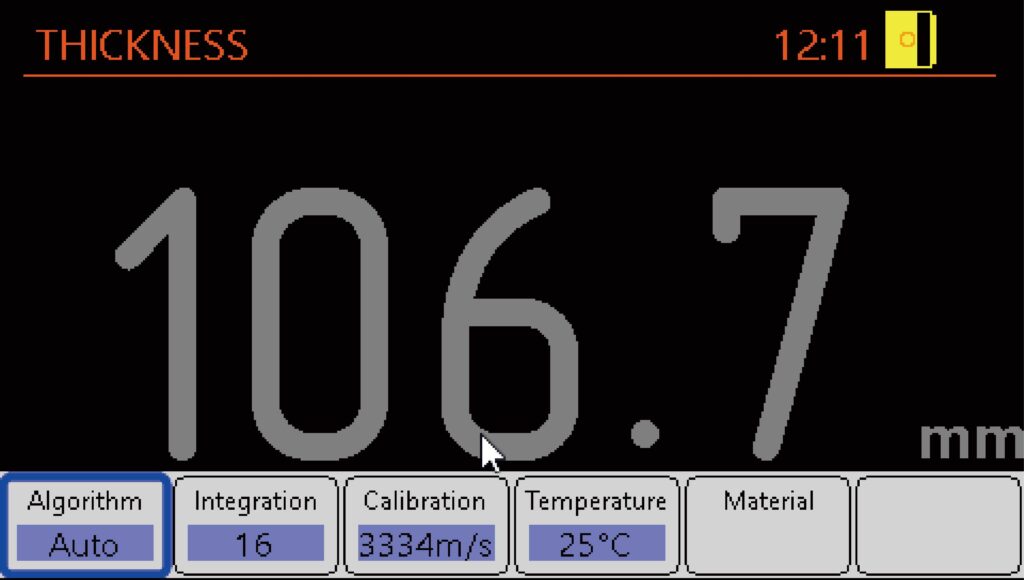

THICKNESS画面
A-Scan画面

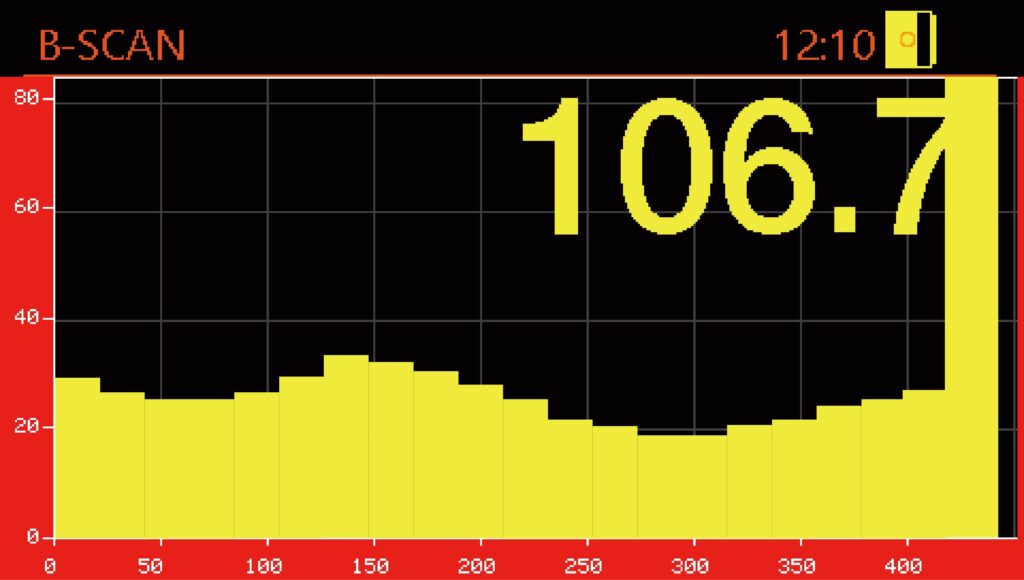

B-Scan画面

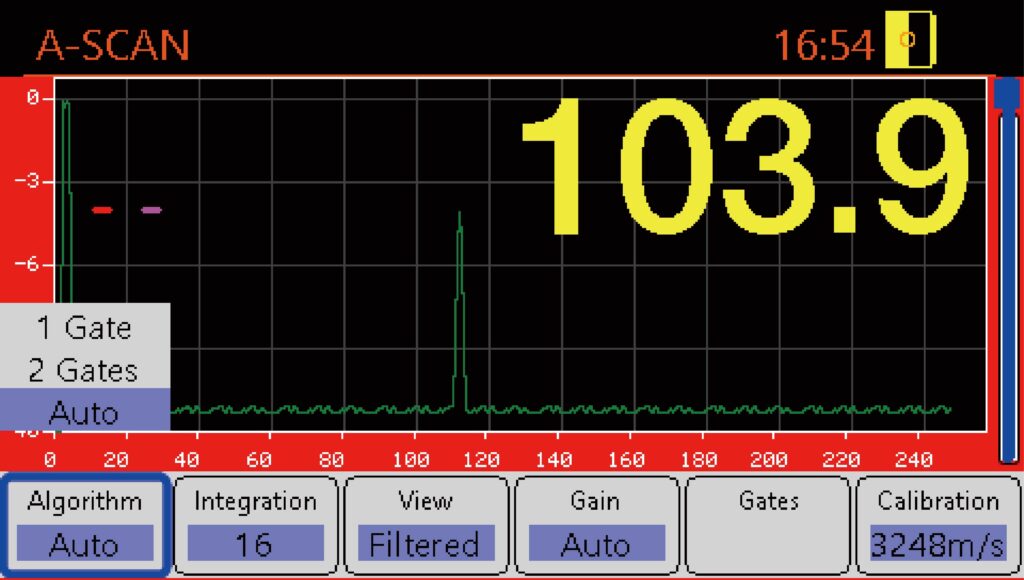

A-Scan(Filtered)

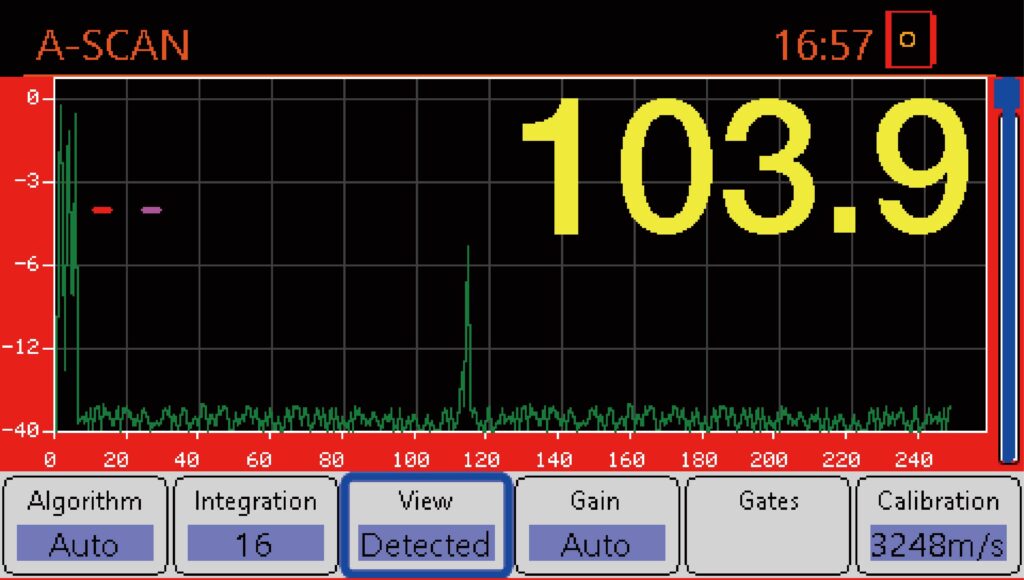

A-Scan(Detected)

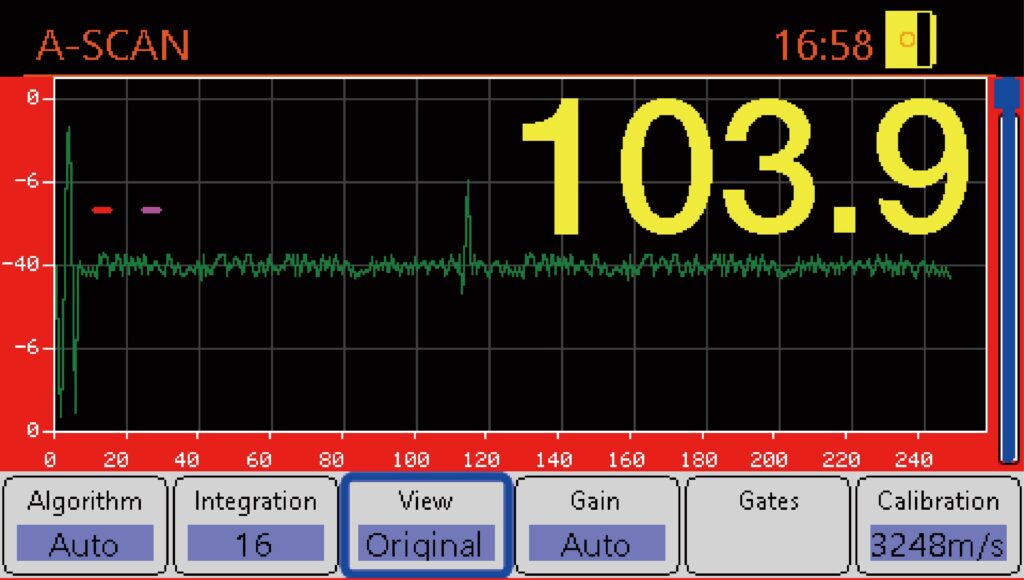

A-Scan(Orijinal)

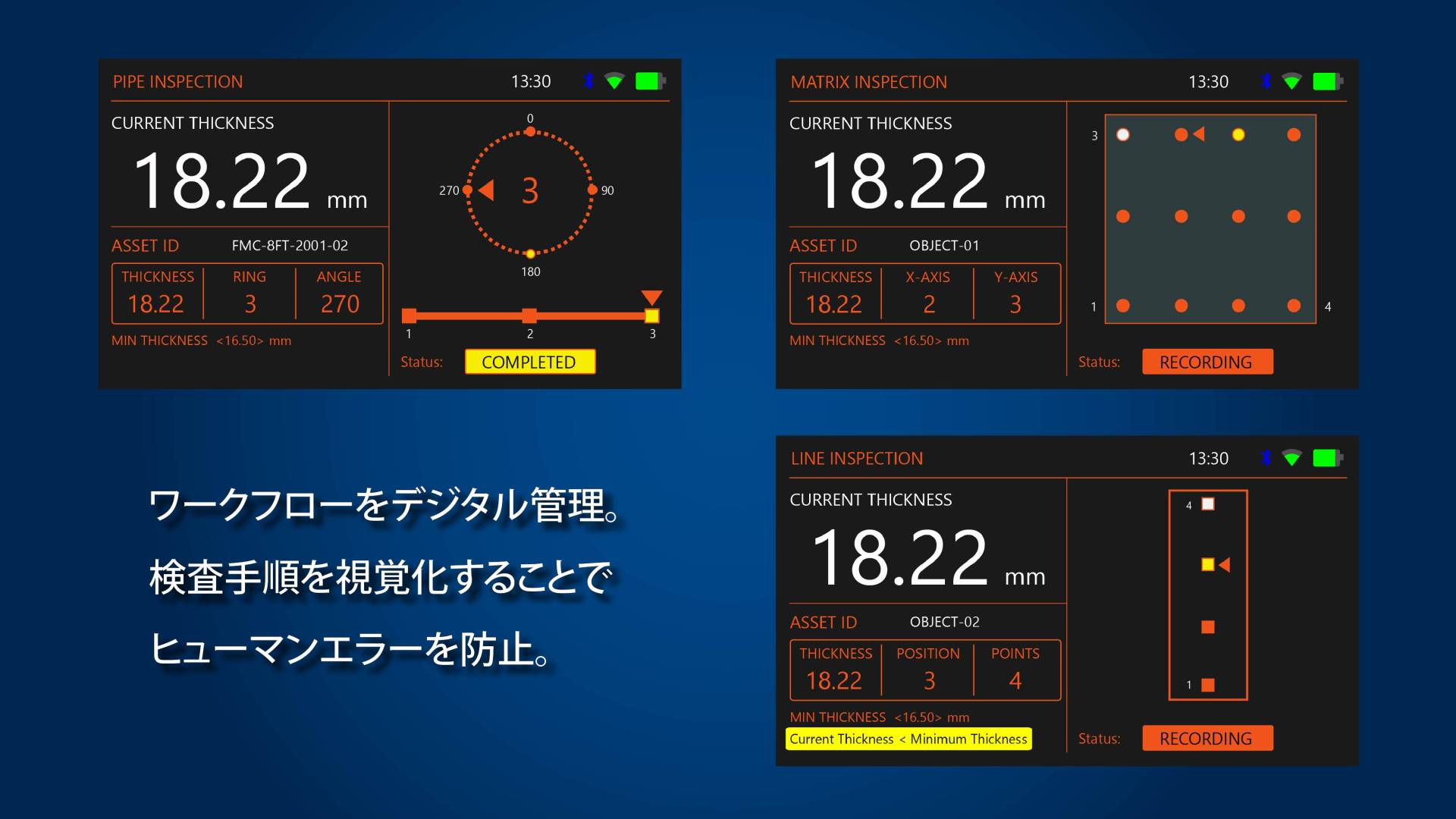

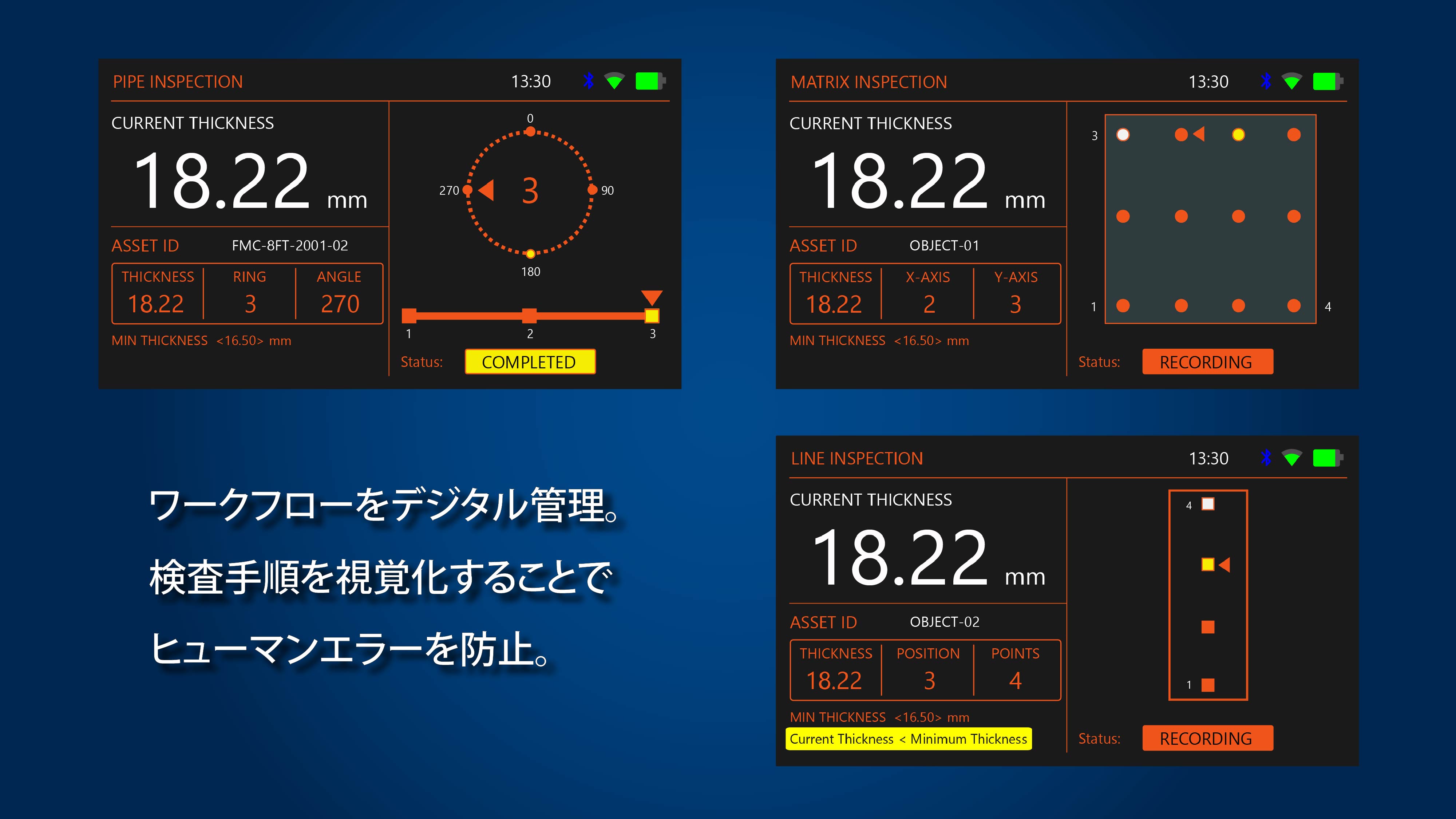

3種類の検査ワークフロー
検査対象部材の形状に応じてワークフローを選択することで、検査工程を可視化。
EMA-3Tの指示通りにポイントを測定すれば、ヒューマンエラーは限りなくゼロに。

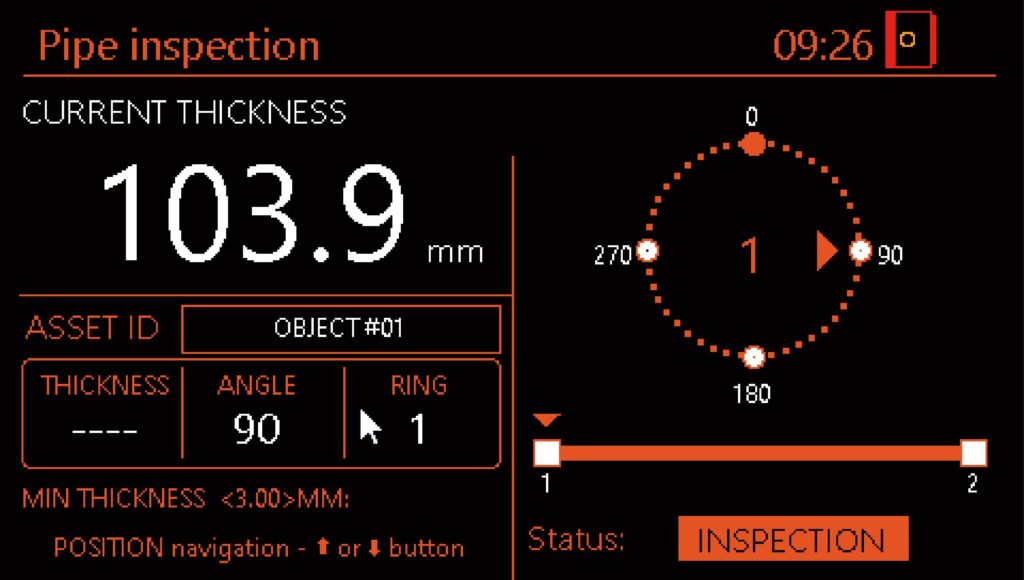

Pipeモード（配管検査モード）

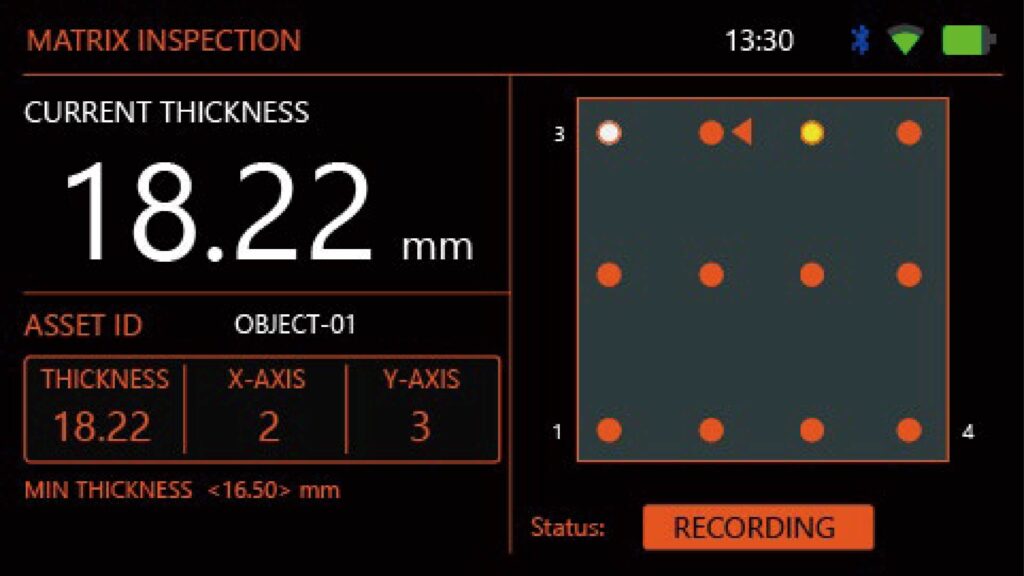

Matrixモード（平面検査モード）

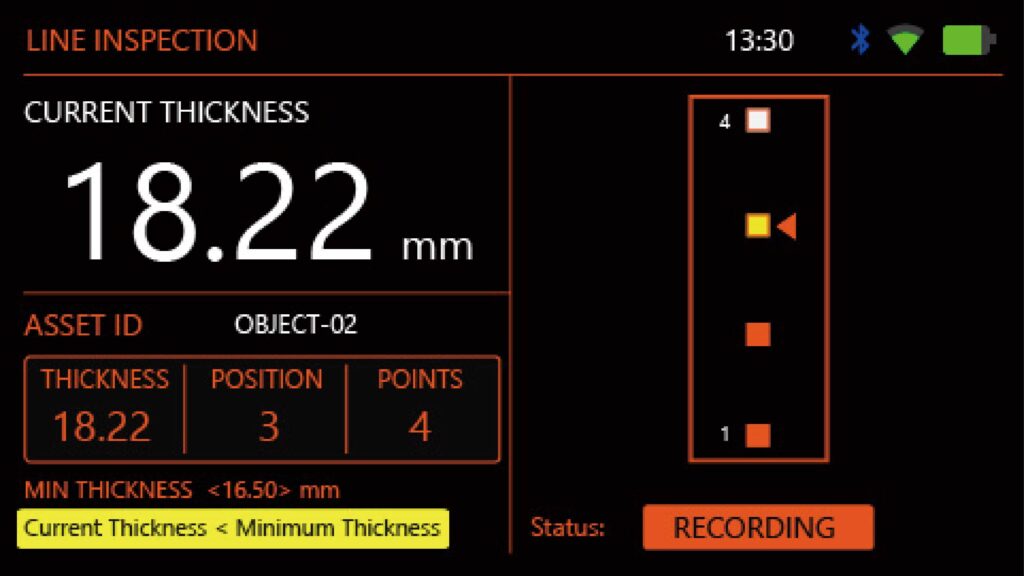

Lineモード（ライン検査モード）

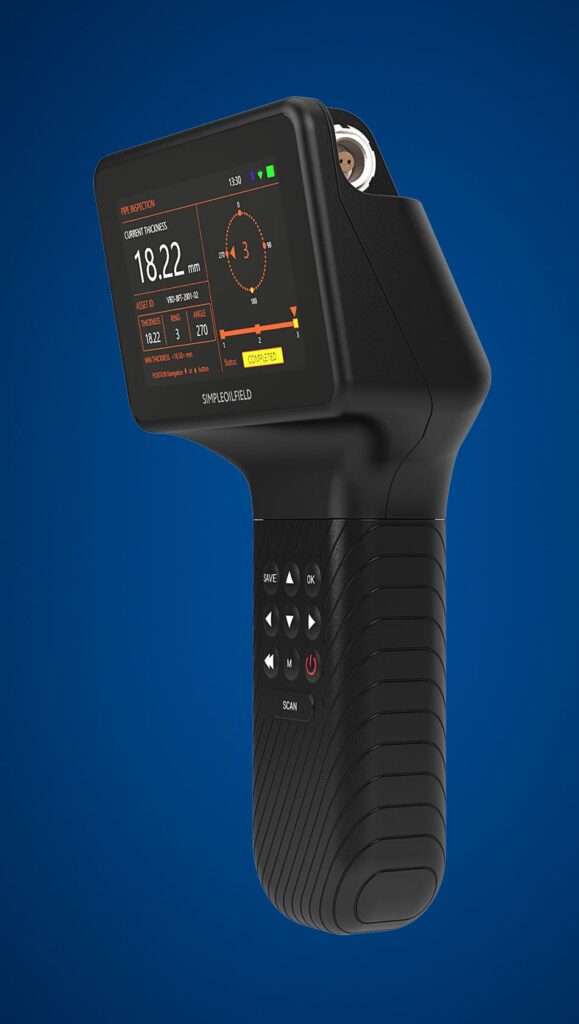

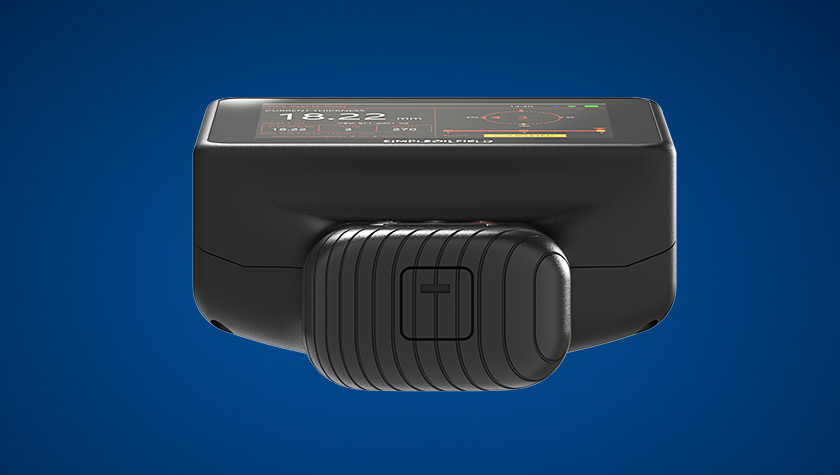

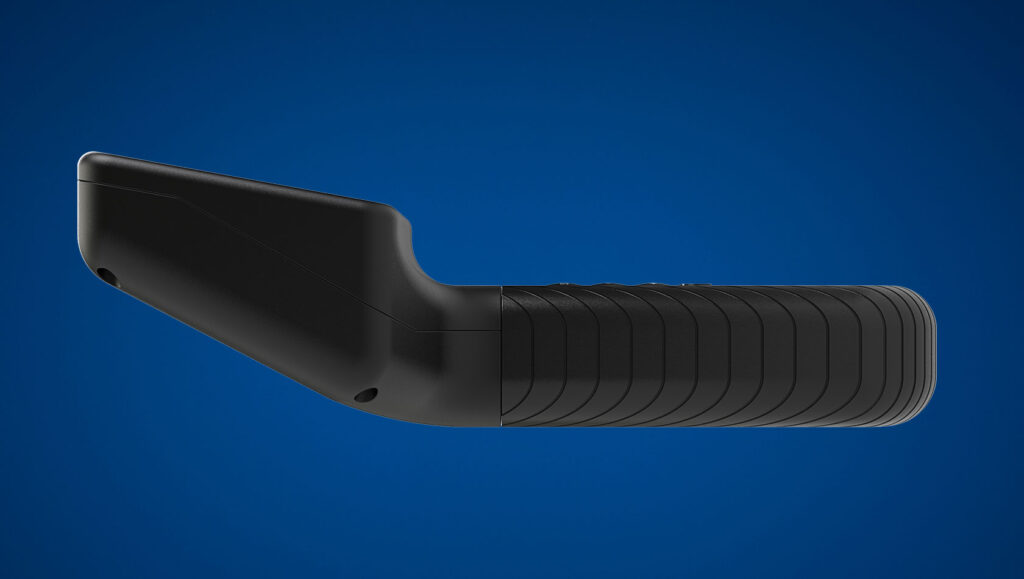

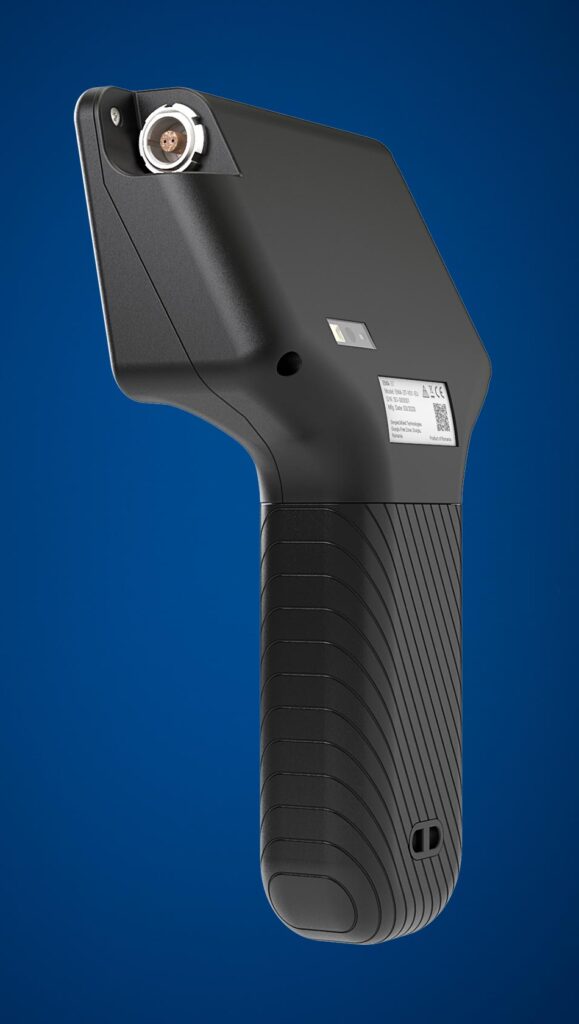

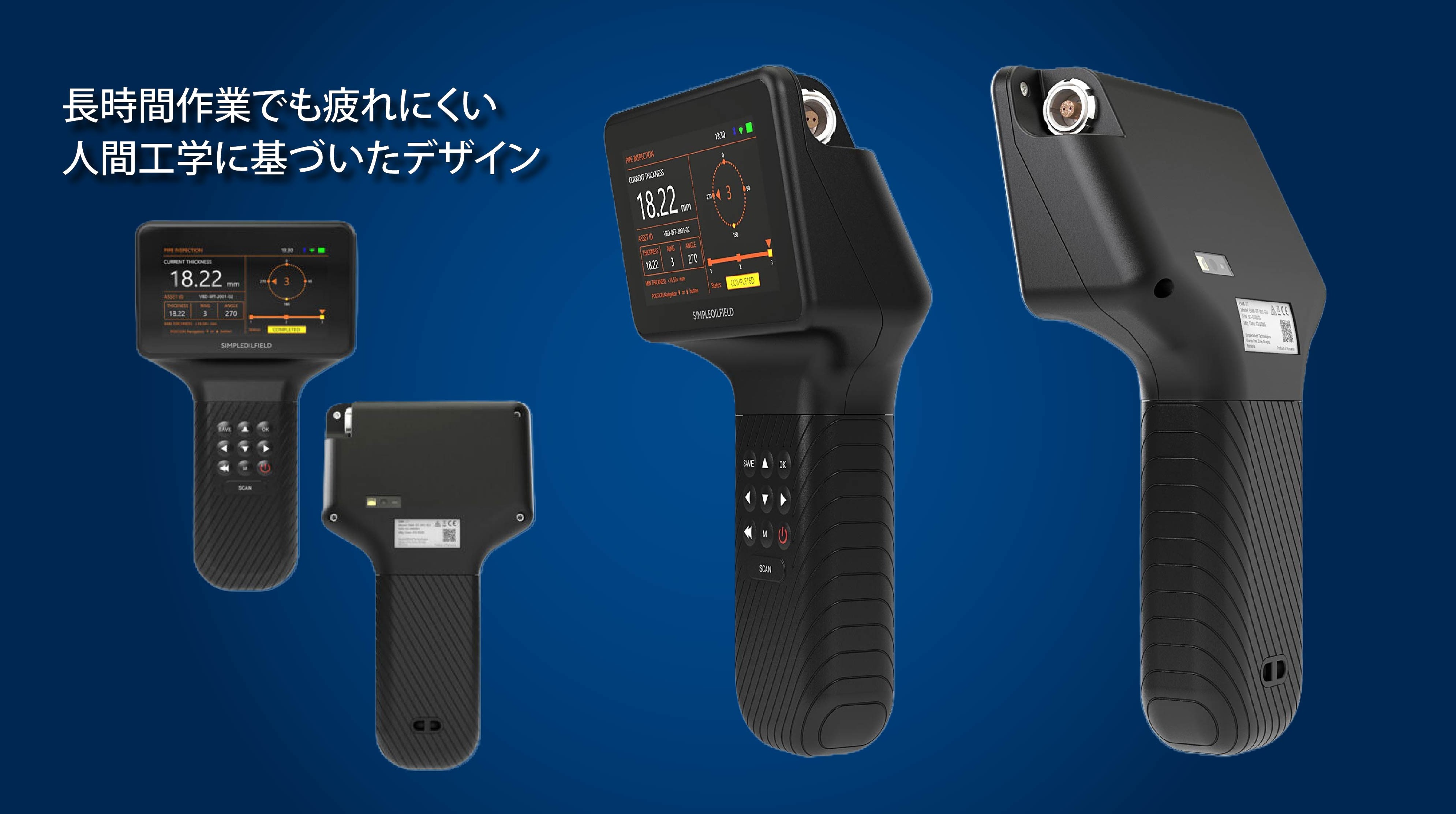

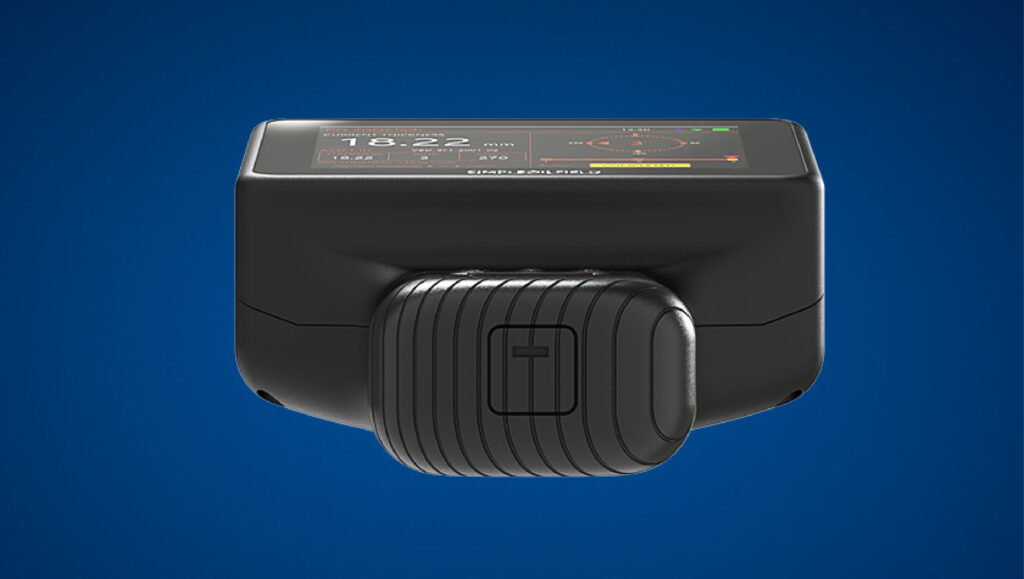

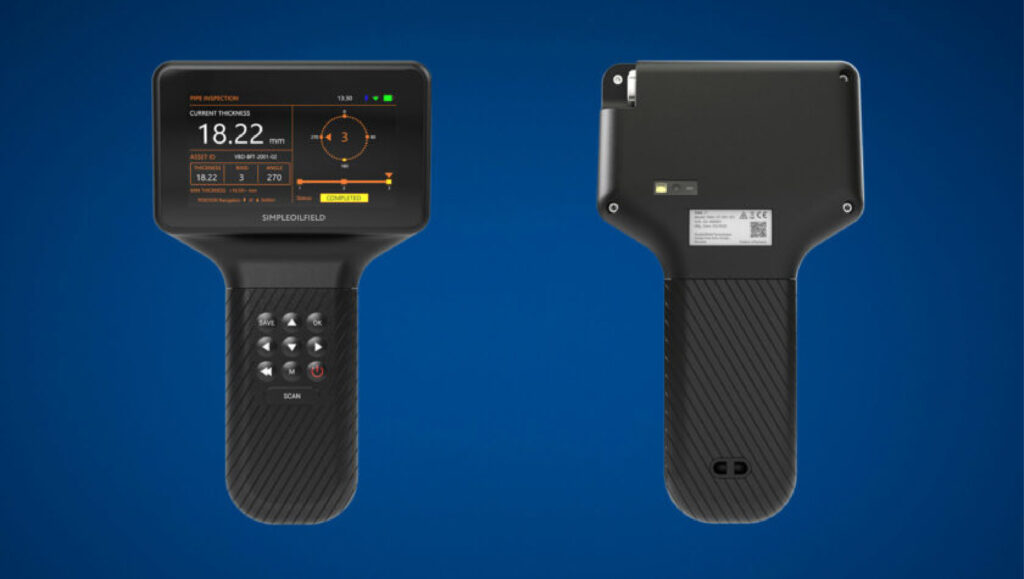

洗練された人間工学デザイン
大画面なのに片手で持ちやすいスリムボディ。
手首の負担を抑える傾斜ディスプレイ。
直射日光下でもハッキリと見える高輝度液晶画面。
作業者の負担を極限に抑えた人間工学デザイン。

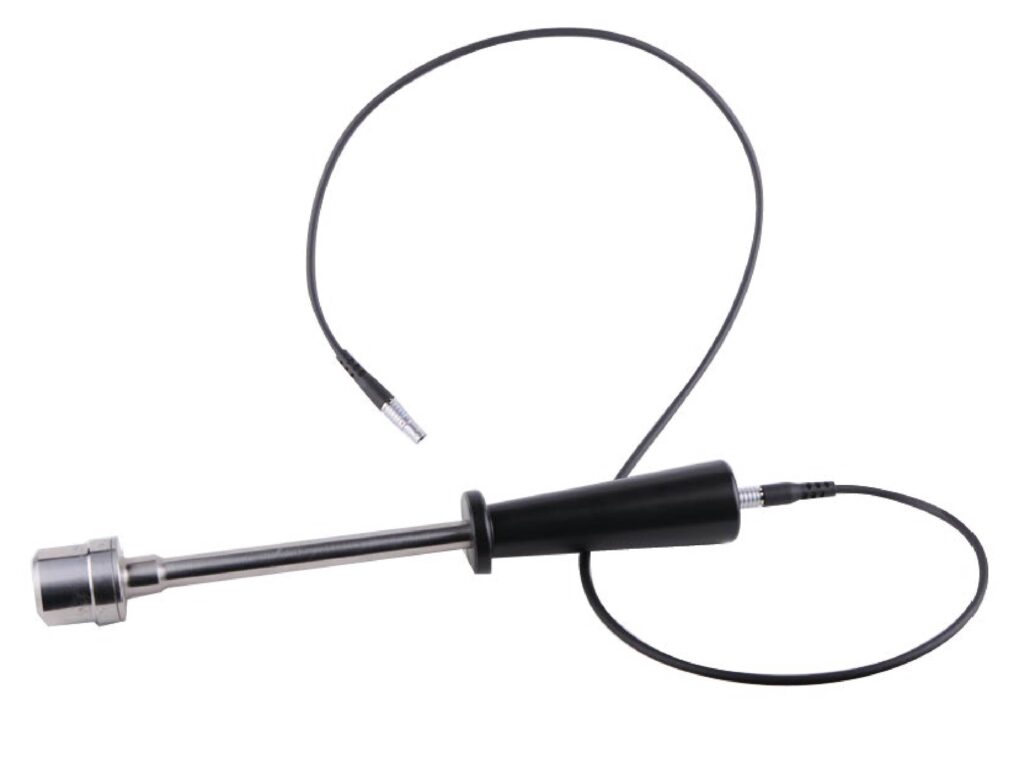

700℃高温用プローブ（オプション）
高温部材の厚さ測定用のプローブです。
数秒間で最大耐熱温度700℃、常時 350 ℃ です。
（標準プローブは数秒間で80℃の耐熱）
ハンドル部分を含めた全長：320mm
探触子径：35mm
その他の仕様は標準プローブと同じです。

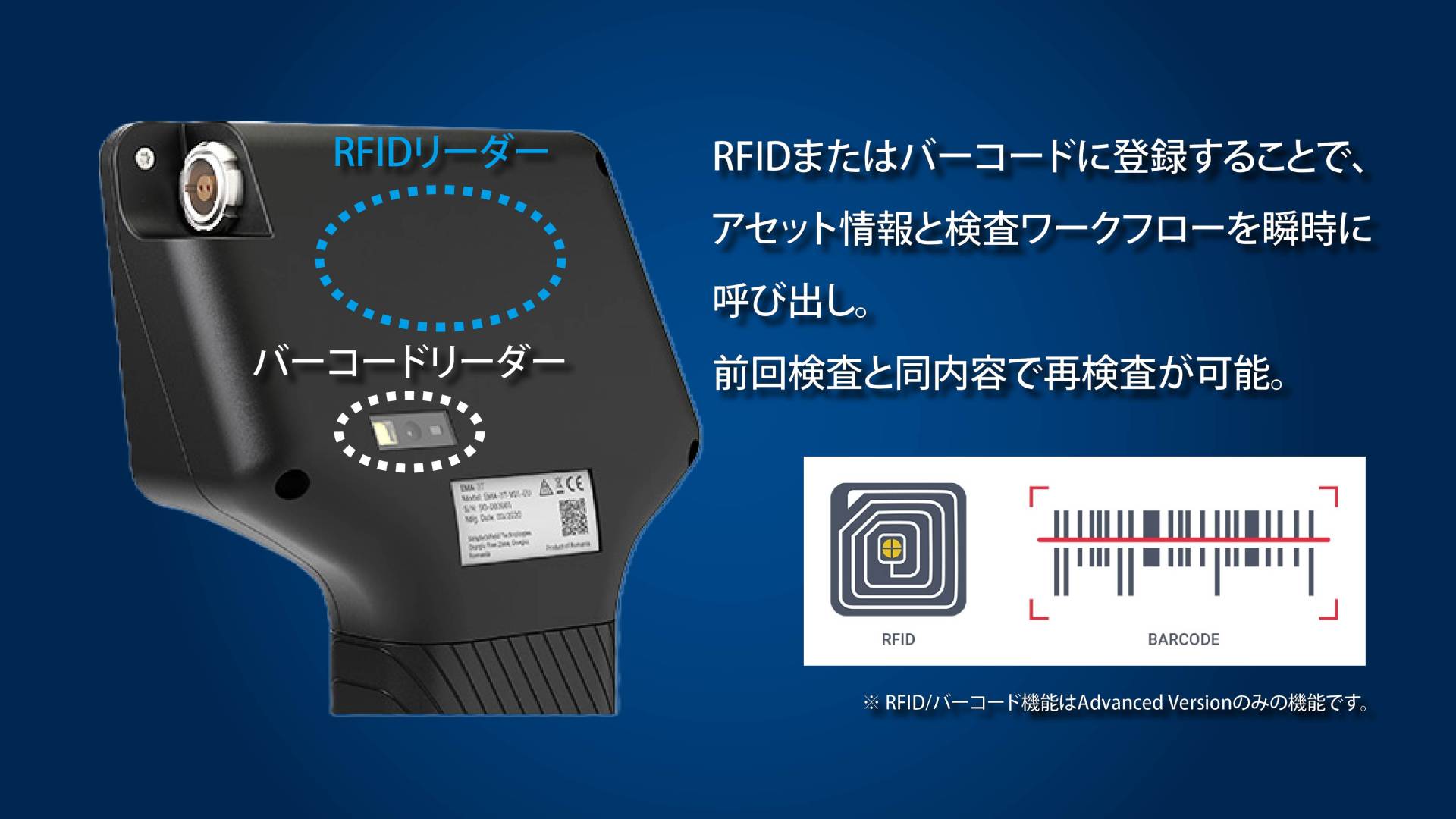

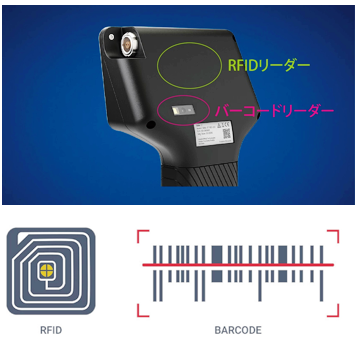

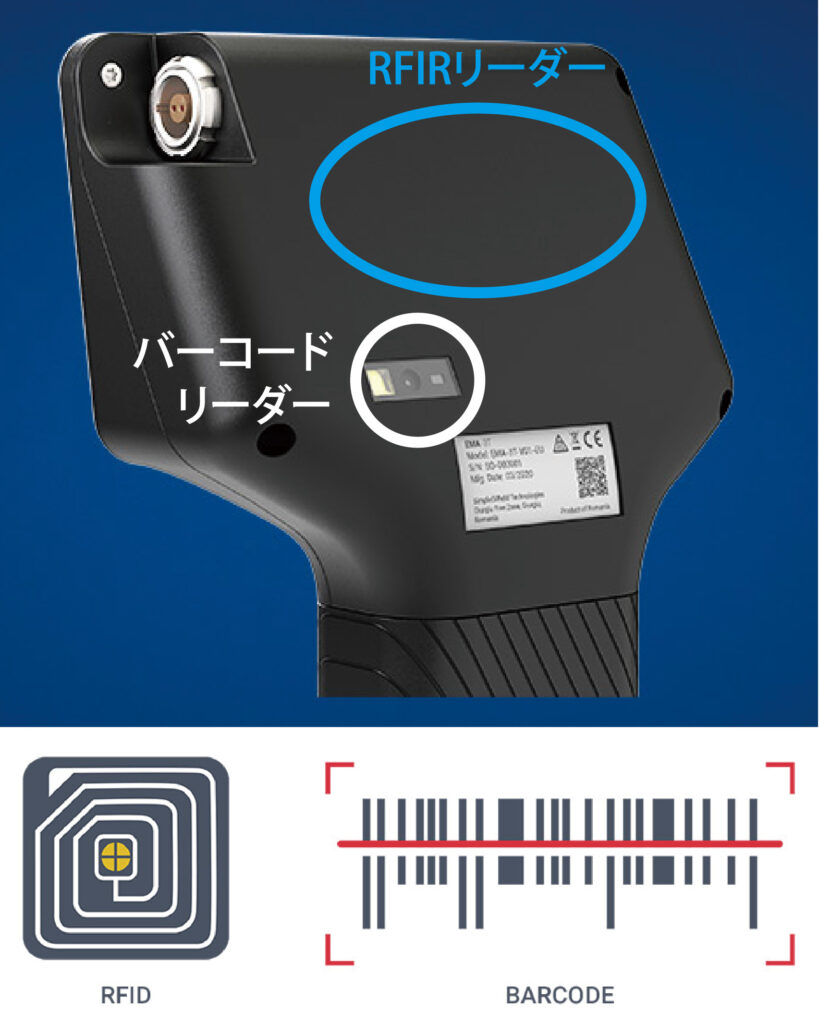

アセット管理 － RFID/バーコード ※Advanced Versionのみ
アセットIDおよび検査ワークフローをエクセルで作成しRFIDタグやバーコードに登録しておけば、現場でEMA-3Tのリーダーで読み取ることで瞬時に検査ワークフローを呼び出します。
前回検査時と同内容の検査を行うことが可能です。
※この機能はAdvanced Versionのみの機能です。Standard VersionからAdvanced Versionにバージョンアップすることも可能です。

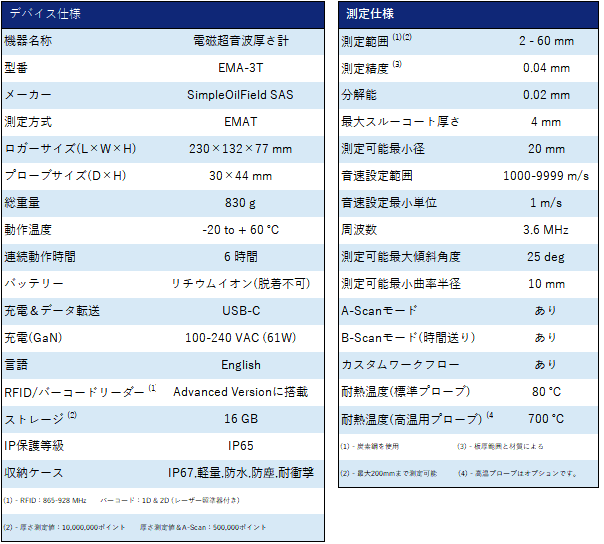

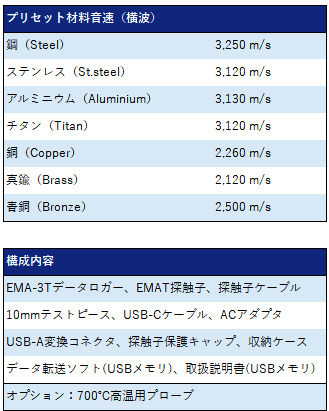

EMA-3T 仕様
