折り曲げ鉄筋破断検査実験
折り曲げ鉄筋部の模擬体
場所：ACTARISE
構造： 折り曲げ鉄筋部の模擬体
材質：主筋D16・スターラップD10
検査範囲：折り曲げ部の健全・破断箇所
かぶり厚：55～60mm
●備考
発泡スチロールで構造物の模擬体を作成。
主筋の影響も考慮し、折り曲げ部にD16を設置。
橋梁の高欄部をイメージした折り曲げ鉄筋部の模擬体。
スキャン方向は側面下側から折り曲げ部へ向かう側線と、地覆面にて折り曲げ部へ向かう側線の2側線。

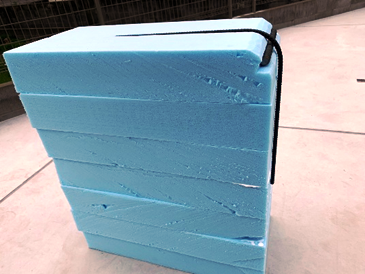

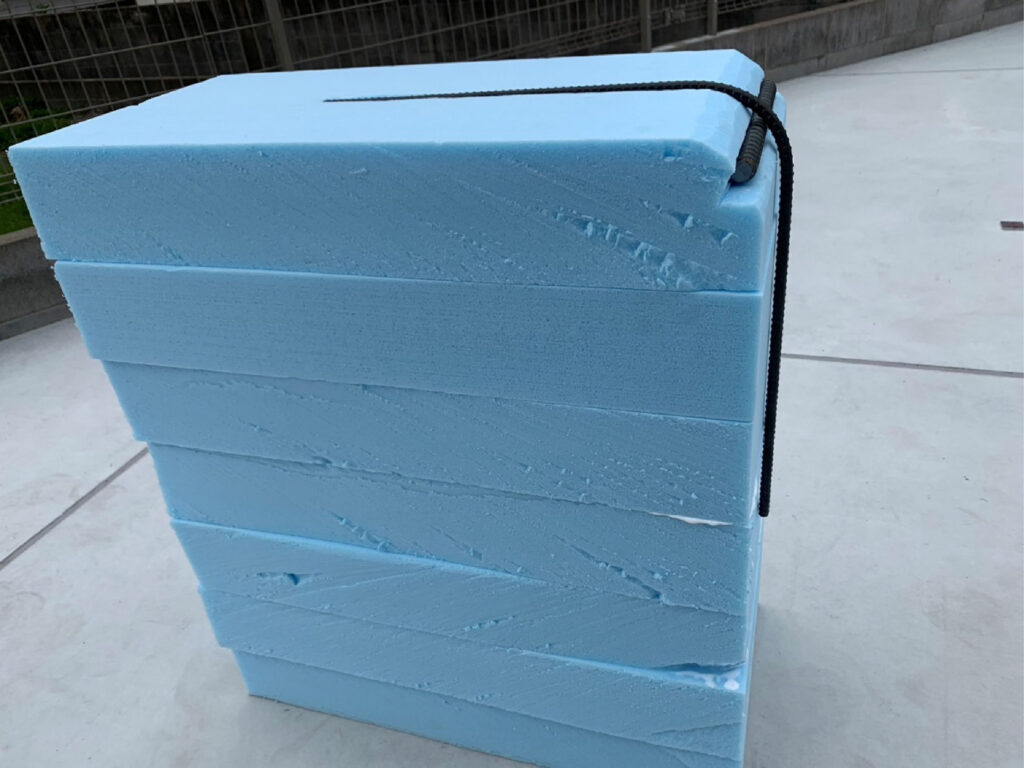

模擬体正面

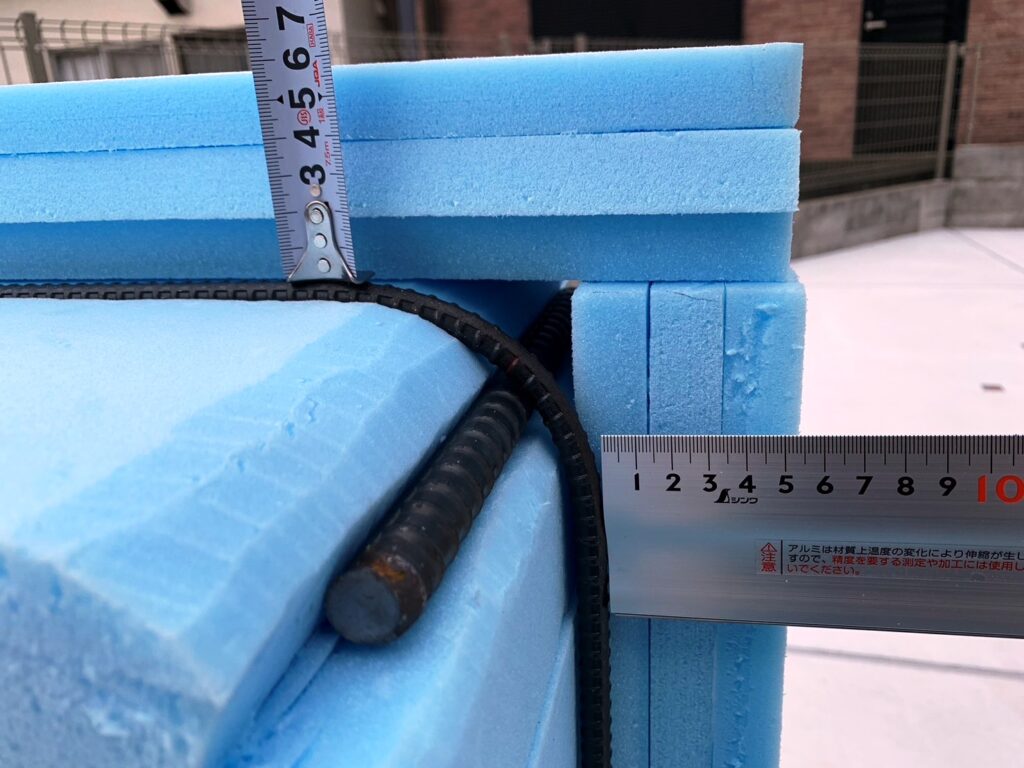

かぶり55～60mmで設定
健全な折り曲げ部

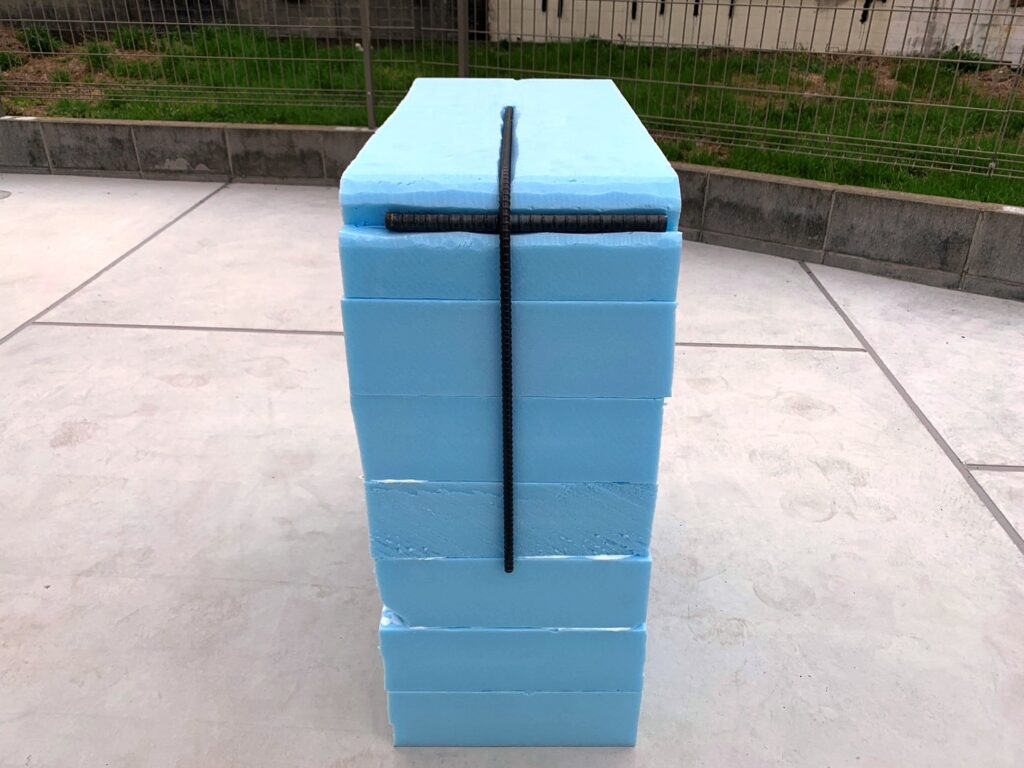

破断のある折り曲げ部
折り曲げ部における主筋の磁界への影響を考慮するため、D16を設置。
かぶり厚は55～60mm程度とした。

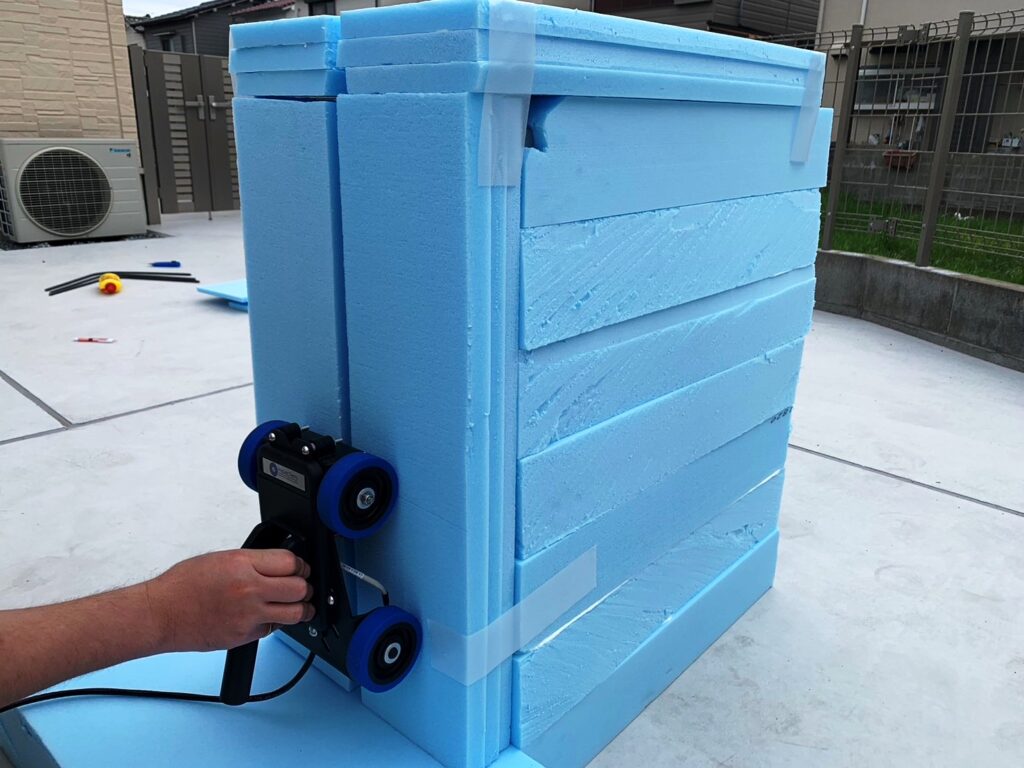

下から上へスキャン

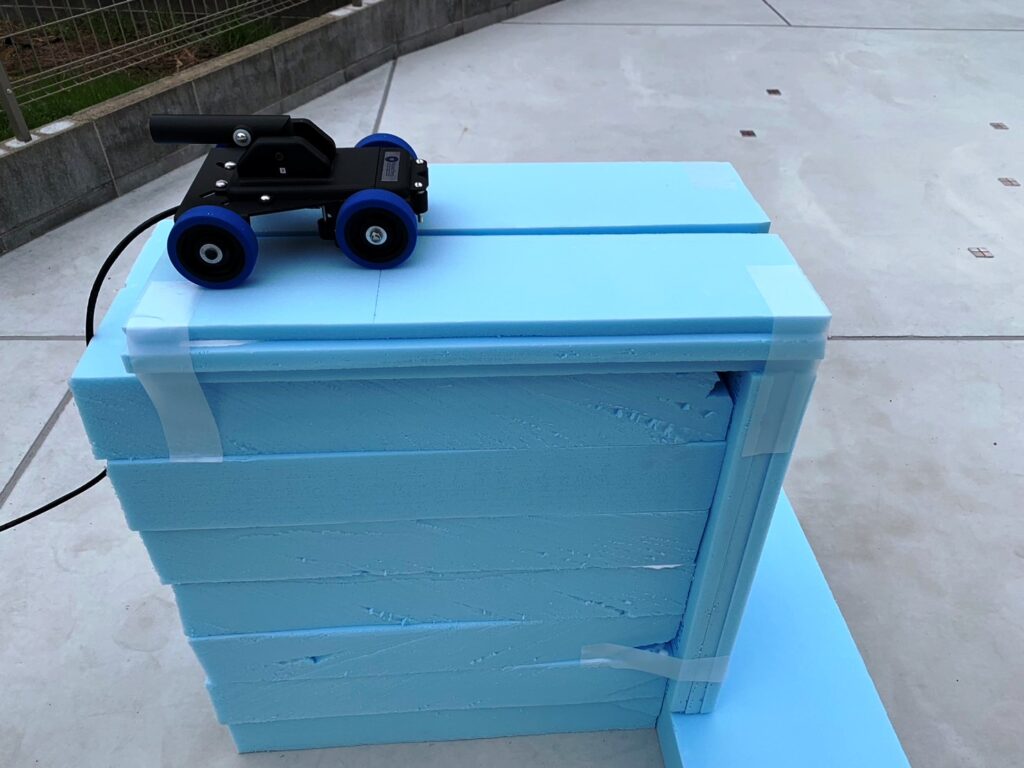

折り曲げ部方向へスキャン

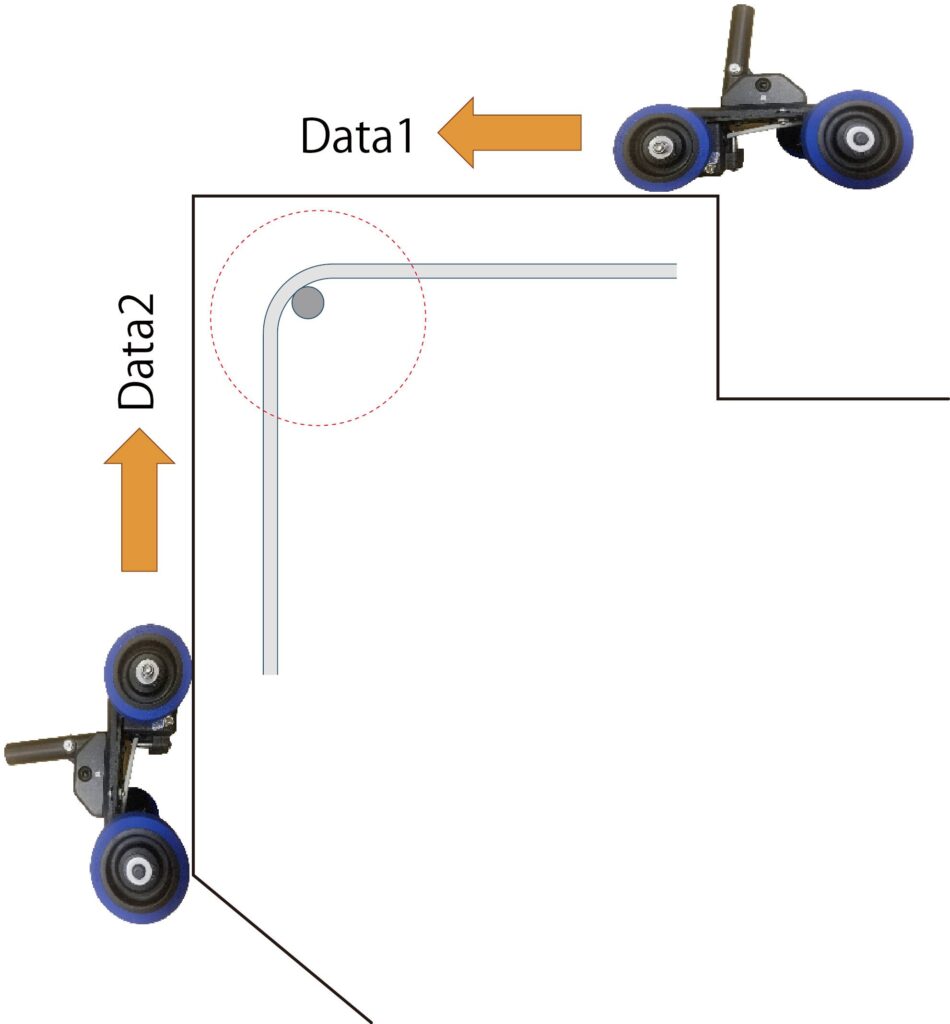

スキャン方向
InspecTerra社へスキャン方向などを相談し、測線とスキャン方向を決定。
スキャン終了箇所は構造体の角までとした。

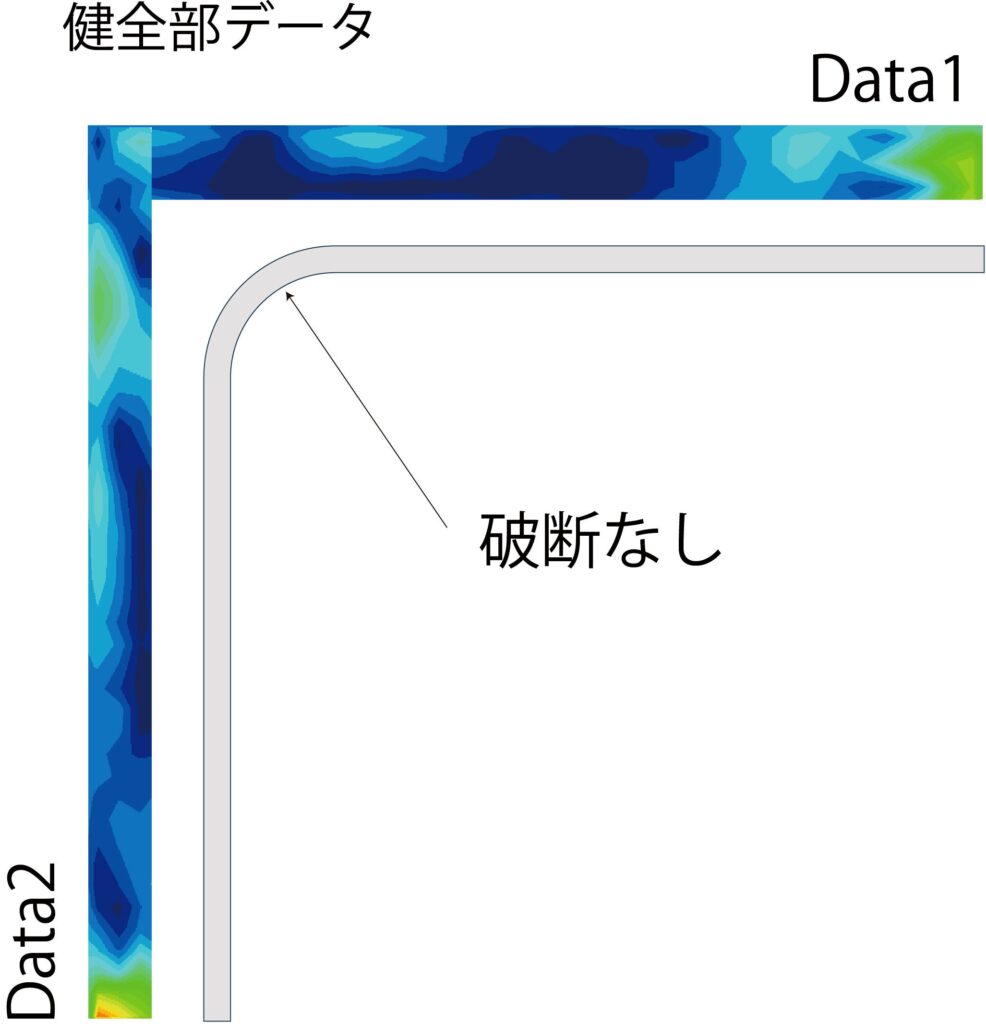

破断なしのデータ

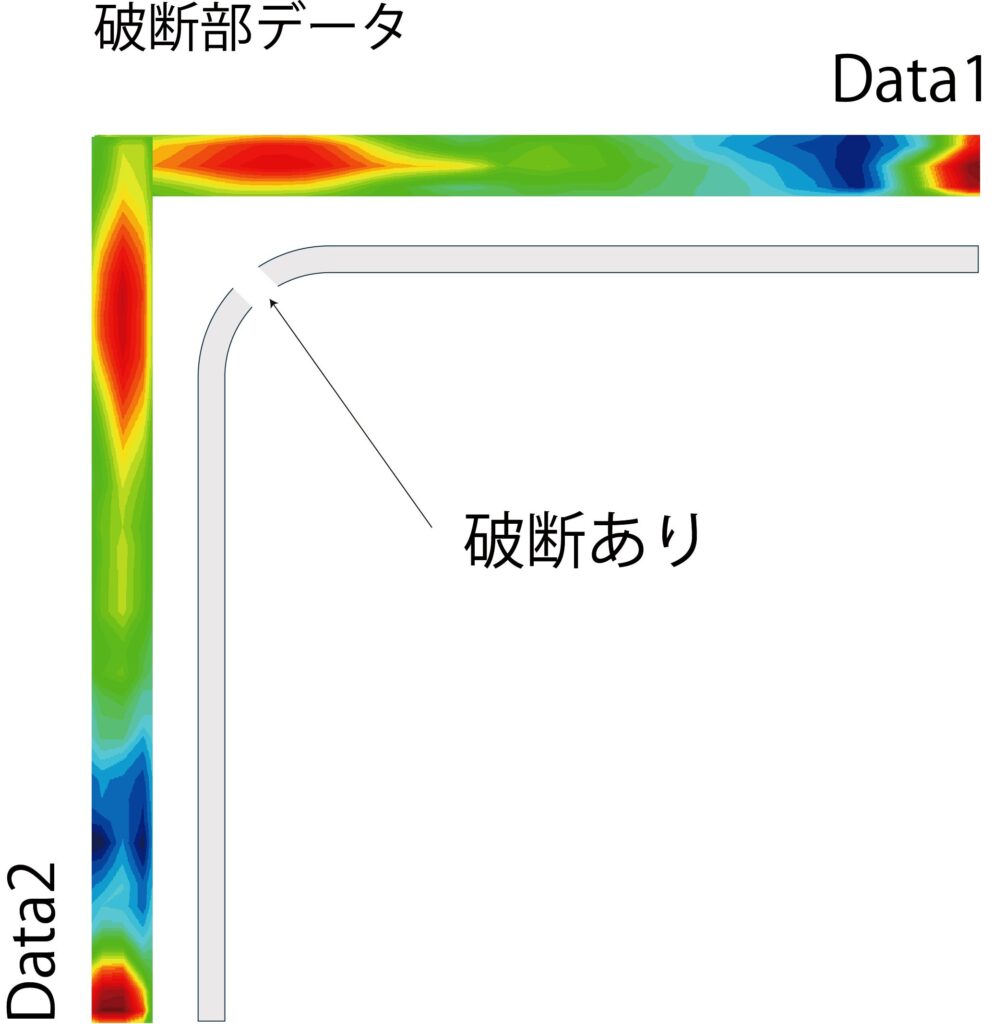

破断ありのデータ
破断「あり」と「なし」で明らかなデータの違いが出ました。
破断なしの折り曲げ部の磁気応答は非常に弱く、破断ありの折り曲げ部では非常に大きな磁気応答が見られました。
この実験により、iCAMMで折り曲げ鉄筋の破断検査も可能であることがわかりました。
