DroneMATの特徴
Advanced Ultrasonic Thickness Gauge for Industrial UAVs
ドローン搭載型 電磁超音波厚さ計

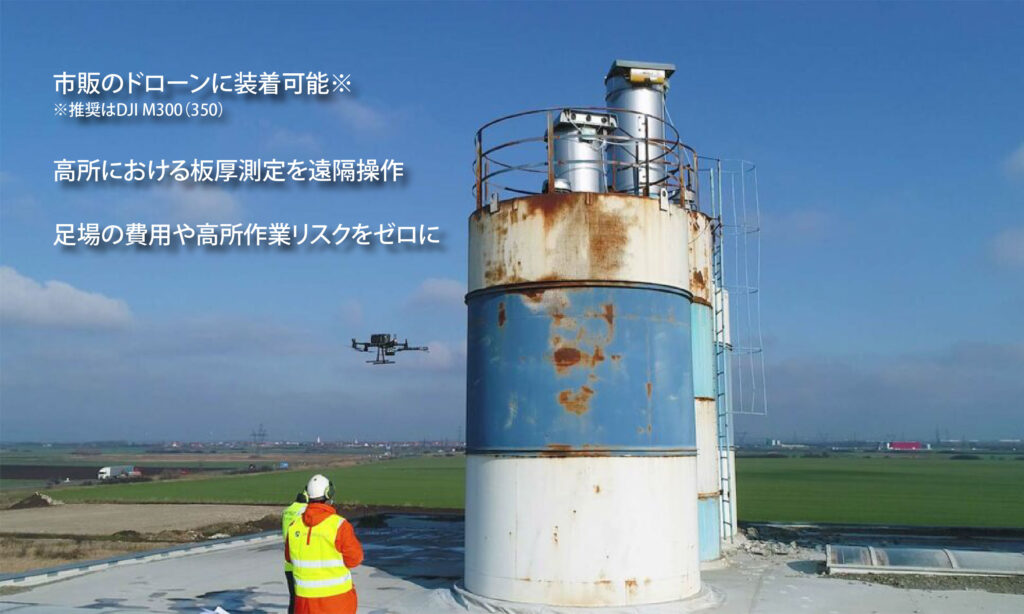

市販のドローンに装着可能！
DroneMATは市販のドローンに装着可能な電磁超音波厚さ計です。※1
ドローン本体に装着するだけで、高所の板厚測定がすぐに可能。
技適証明や改造申請の必要もないため、装着後すぐに使用可能です。※2
※1 推奨モデルはDJI M300(350)です。
※2 飛行許可・承認申請は必要です。

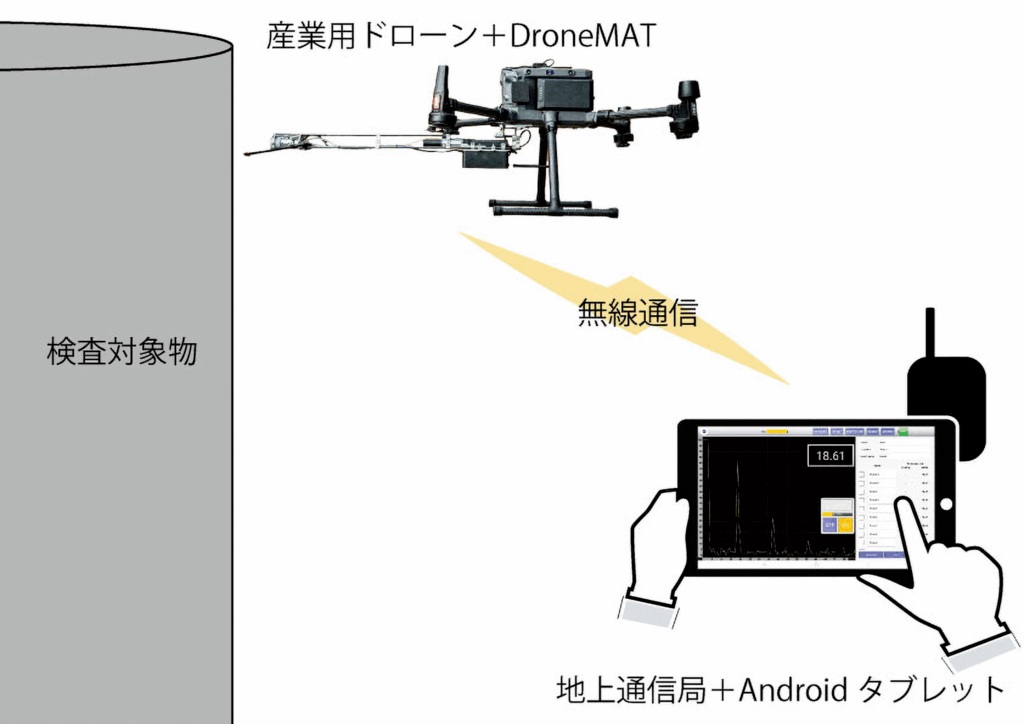

ドローン機体の操作と、DroneMAT操作の2名で作業。

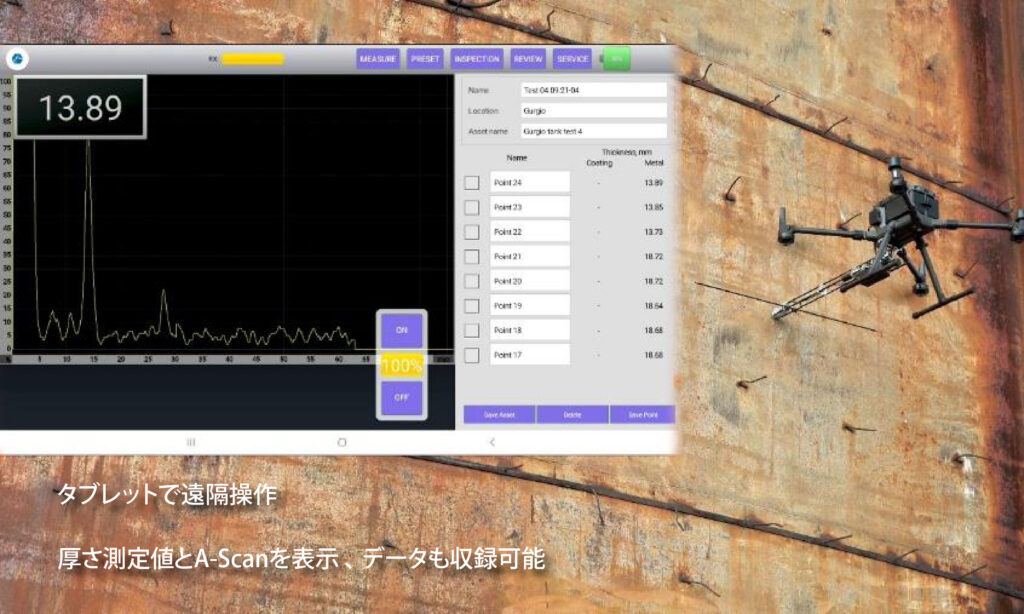

DroneMATは専用タブレットから操作。

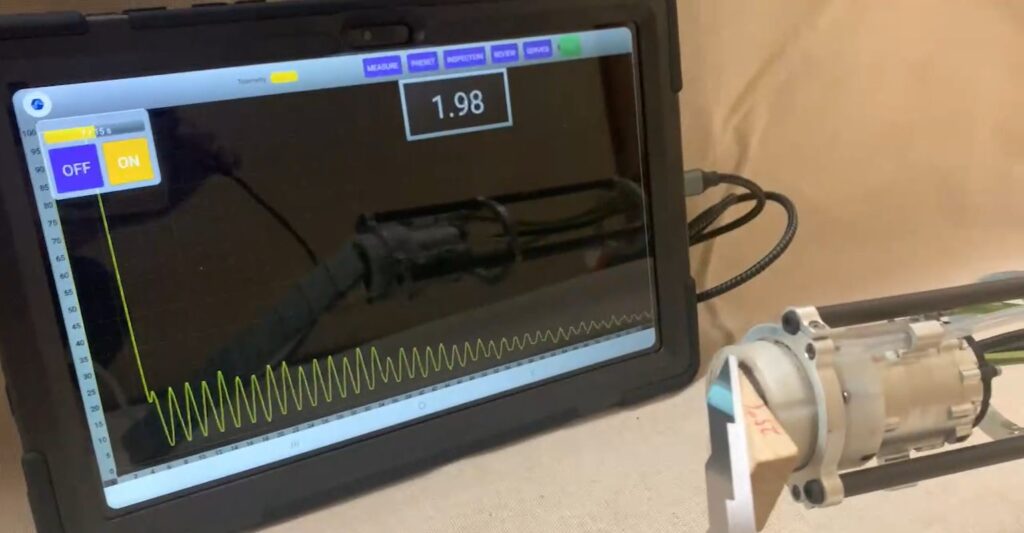

厚さ表示と波形が画面に表示されますので、正確な測定が可能です。

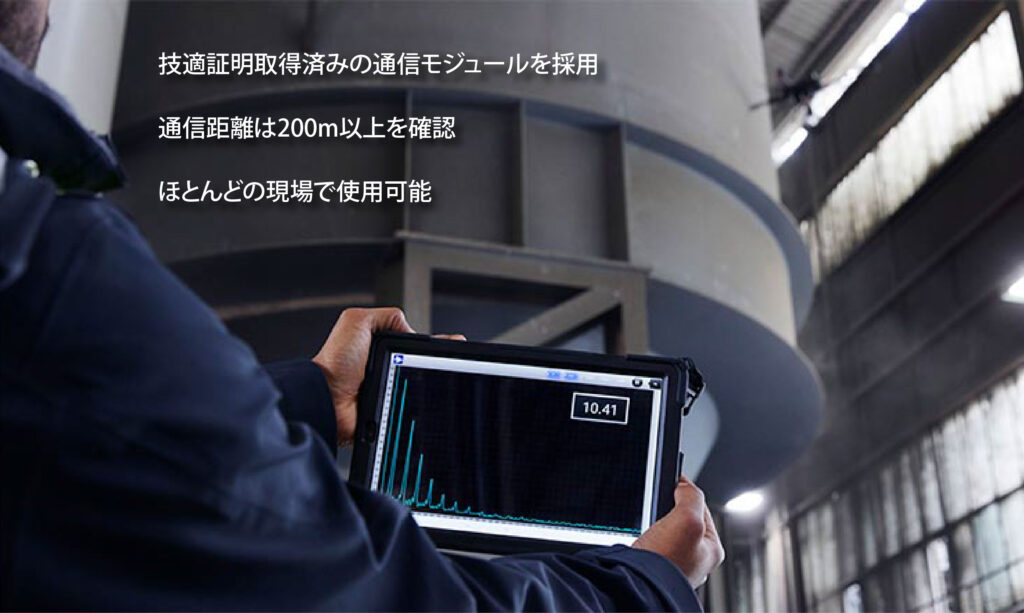

技適証明取得済みの通信モジュールを採用。
手続き無しでそのまま使用可能です。
DroneMAT～タブレットまでの通信距離は500m程度まで。※
ほとんどの現場で届く範囲となっています。
※ 電波干渉がない直線距離を想定

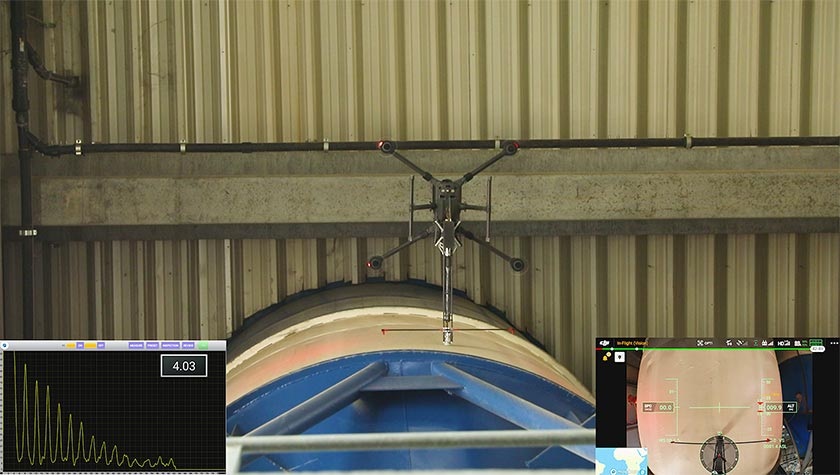

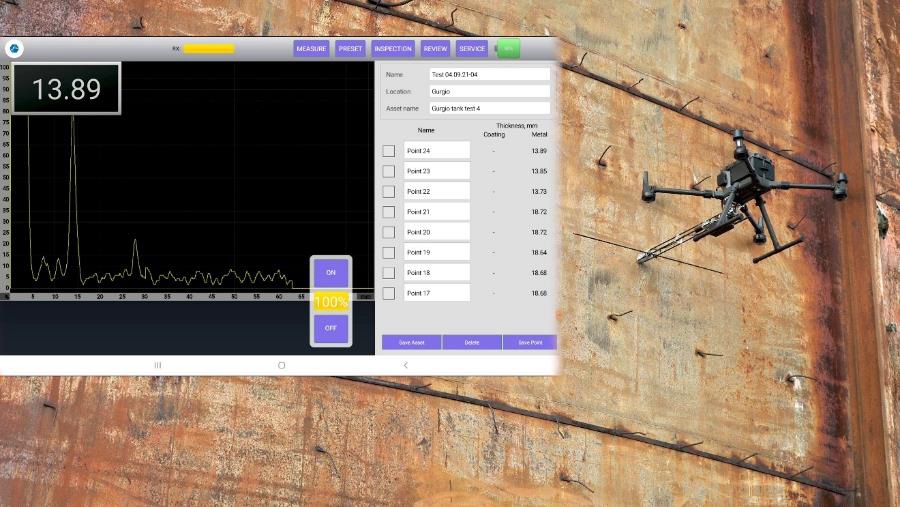

ドローン本体のカメラとDroneMATタブレット画面
ドローン画面

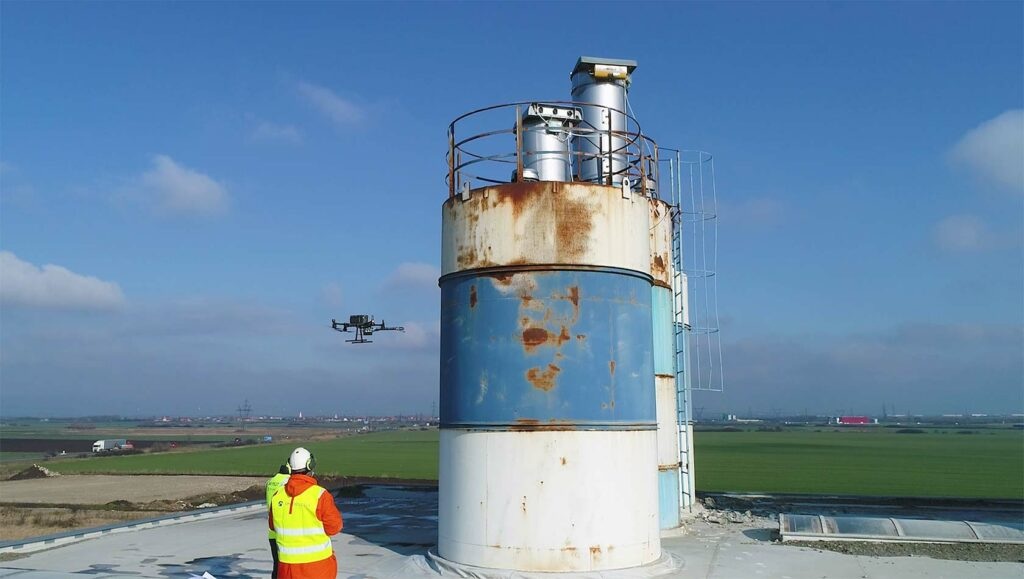

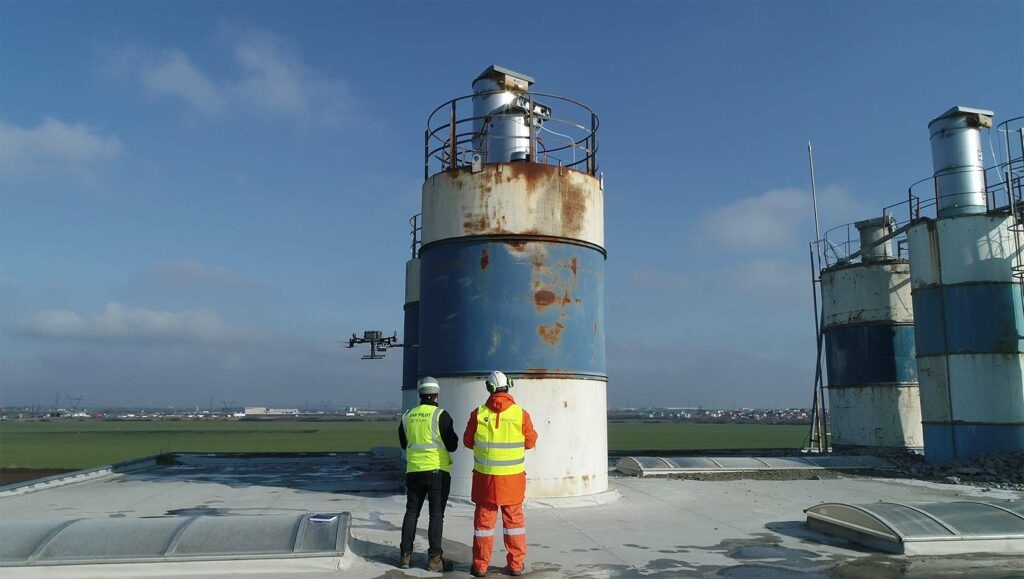

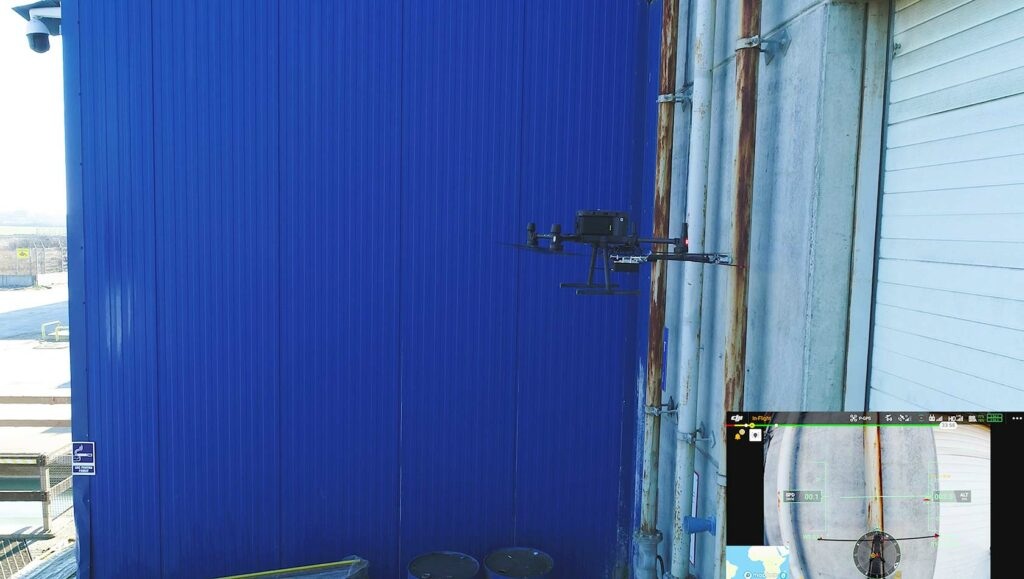

フライト風景①
フライト風景②
SimpleOilField社のEMAT技術
EMA-3TはEMAT※技術を用いた超音波厚さ計です。

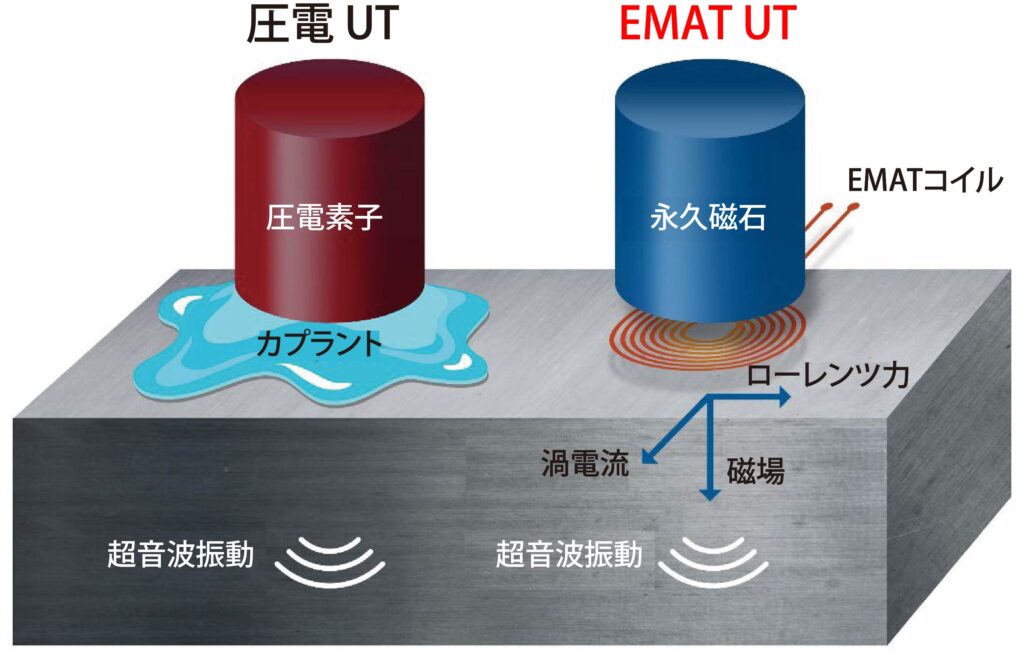

EMATは永久磁石と交流コイルでできており、材料に近づけると2つの磁場が影響し合って材料表面に超音波を発生させます。
このしくみにより、センサーと材料の間に最大4mmのギャップがあっても厚さを正確に測定可能。
MA-3T は独自のデータ処理アルゴリズムを使用しており、金属異方性、複数の反射体、外部ノイズなどの障害がある場合でも正確な厚さ測定が可能。
SimpleOilField社のEMAT技術により、人的要因やその他の要因の影響が大幅に軽減され、測定を自動的に実行できます。
※ EMAT： Electro Magnetic Acoustic Transducer
塗膜・サビ上からでも測定可能、傾斜25°でも測定可能
SimpleOilField社のEMAT技術により、塗膜・サビの上から直接測定が可能であるため、前処理（ケレン）が不要。
また、カプラントも不要であることからその塗布・拭き取り作業も不要。
従って後処理も不要となることから作業工程を66%以上削減できます。
測定対象面に探触子を当てるだけで板厚測定が可能です。
測定面と探触子面に傾斜があっても、板厚を正確に測定することが可能。
錆びなどによる多少の表面凹凸の上からも測定することができます。
平面・曲面ともに傾斜角度は25°まで傾けても測定可能。
✅塗膜・サビ除去 不要
✅カプラント塗布 不要
✅後処理も 不要

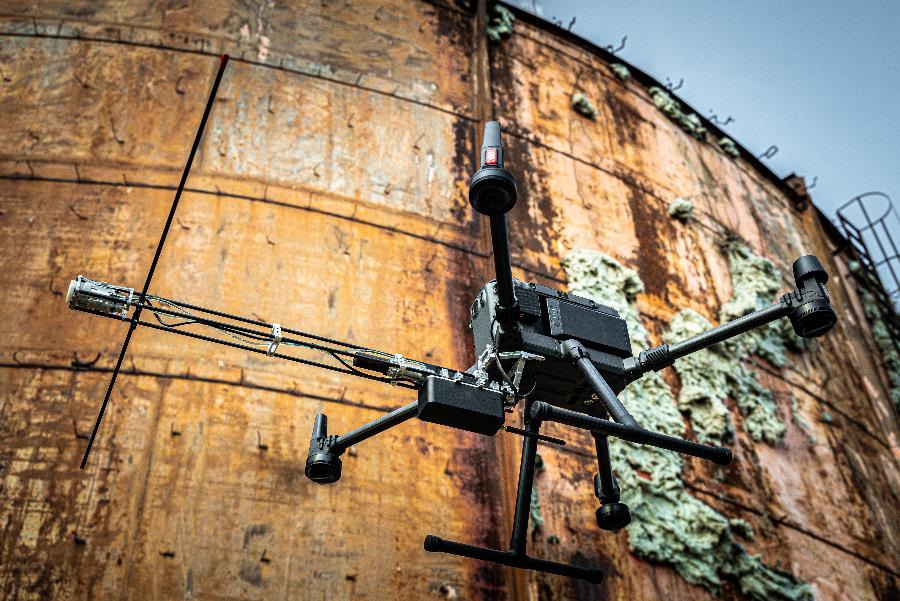

ドローンから板厚測定が可能

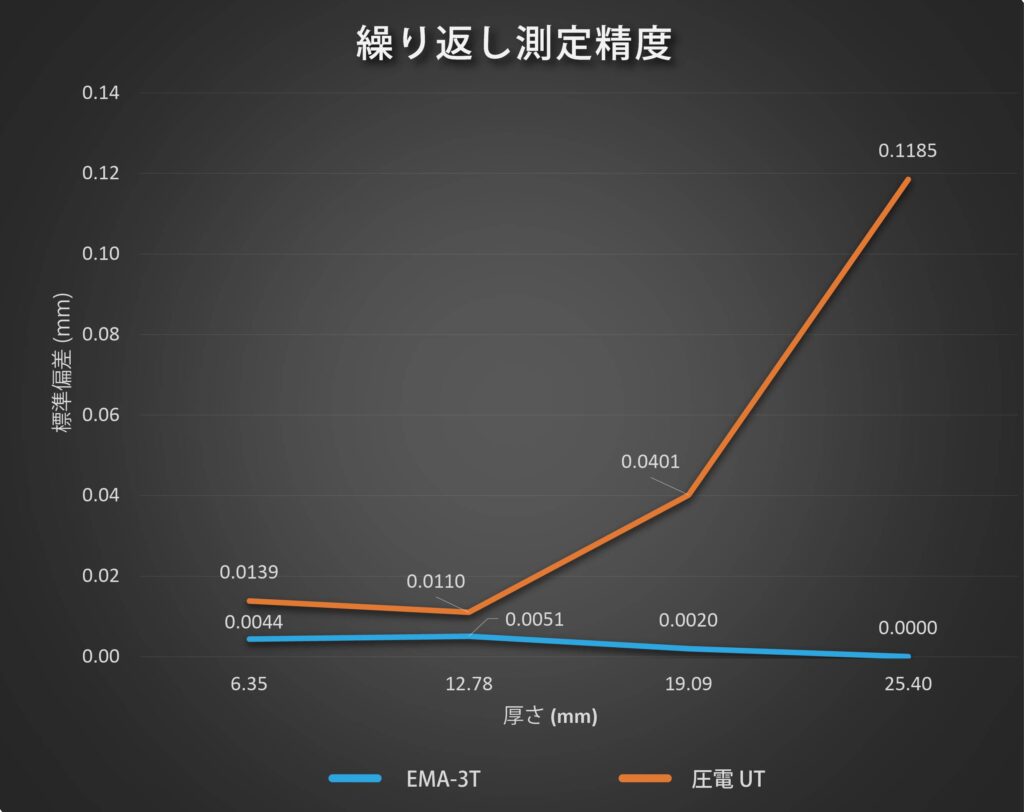

脅威の測定精度
・圧電UTと比較して圧倒的な【測定精度】
・バラツキは【ほぼゼロ】
・【応答速度も早い】ため、1ポイントあたりの測定時間も短縮
これが【前処理・カプラント】不要で測定可能！！

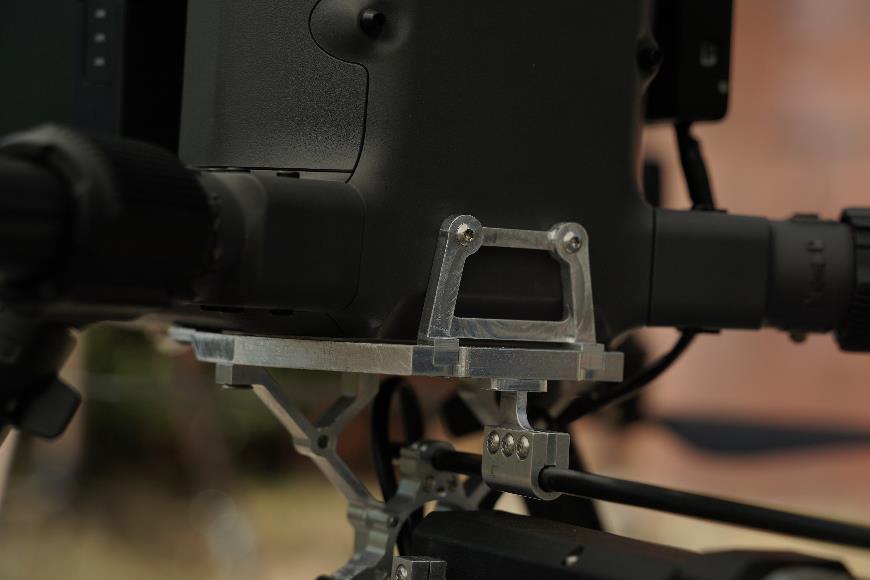

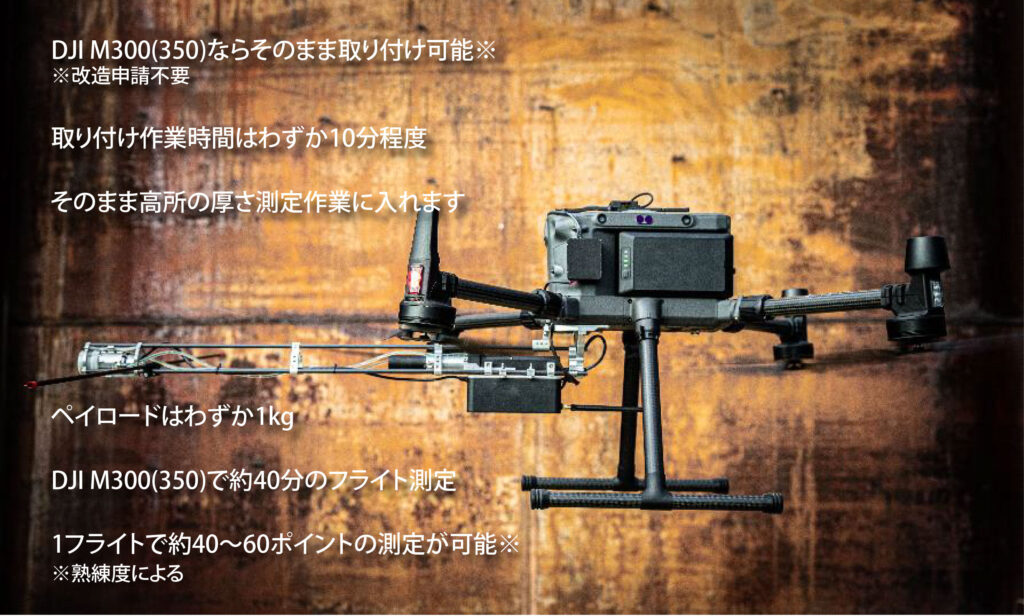

取り付けはわずか10分で完了、すぐにフライト板厚測定へ

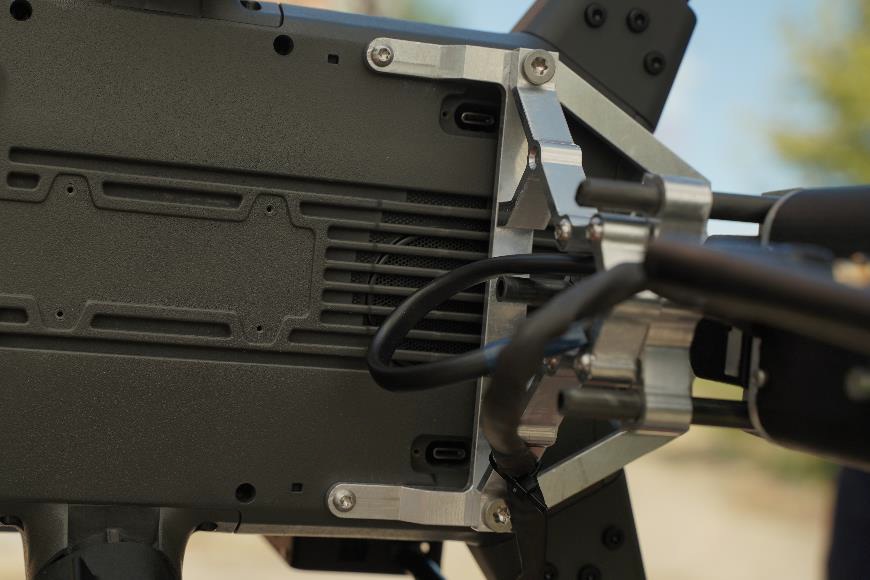

① 前面部及び底部にネジで取り付け
②底部にねじで取り付け

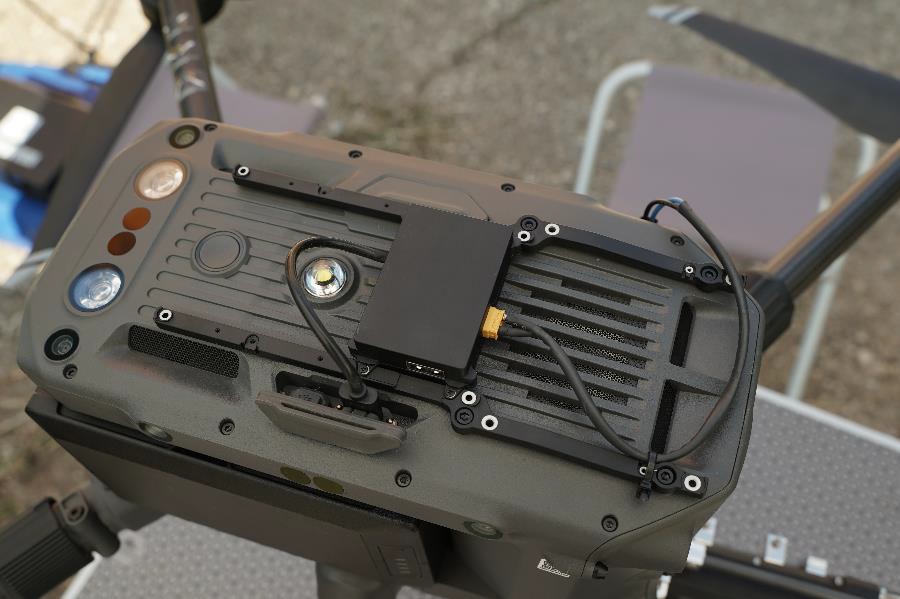

③ 頭部に電源ユニット取り付け

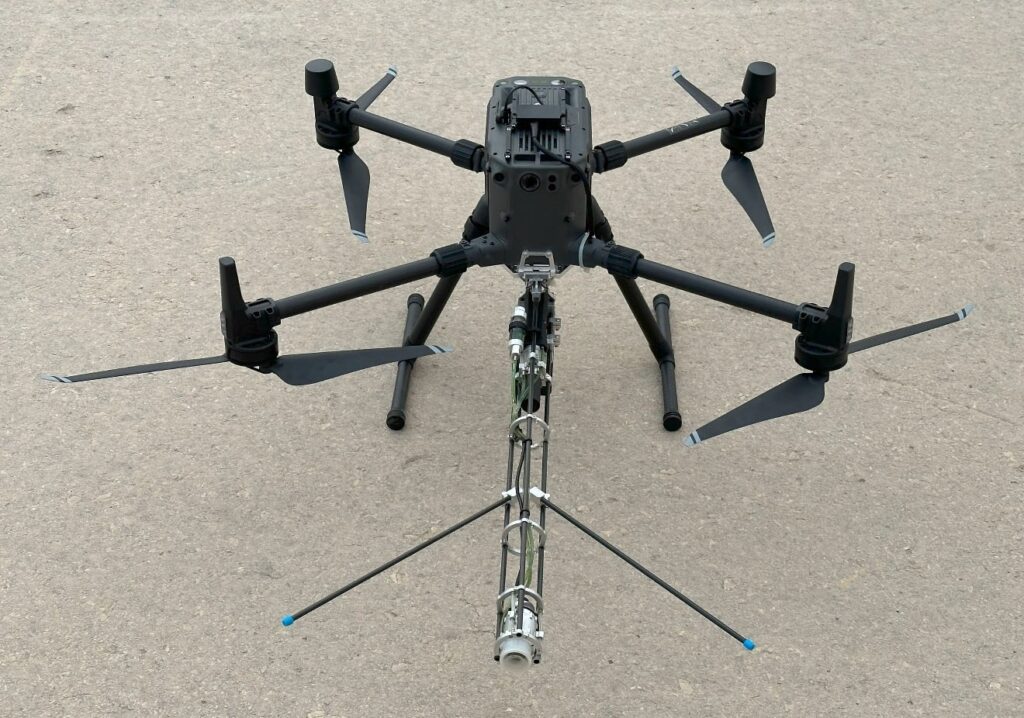

④取り付け完了
DJI M300(350)ならわずか10分で取り付け完了、取り外しも容易で改造申請は不要です。
あとはタブレットに地上通信局を取り付け（USB-C差し込みのみ）で、DroneMATとタブレットを電源ONすればそのまま通信開始。
すぐにフライト測定が可能になります。

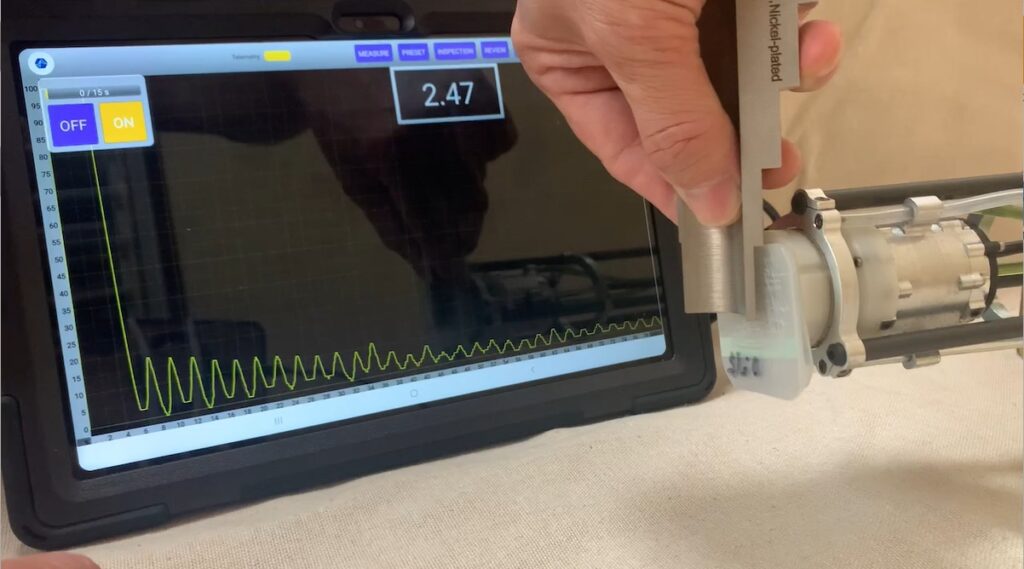

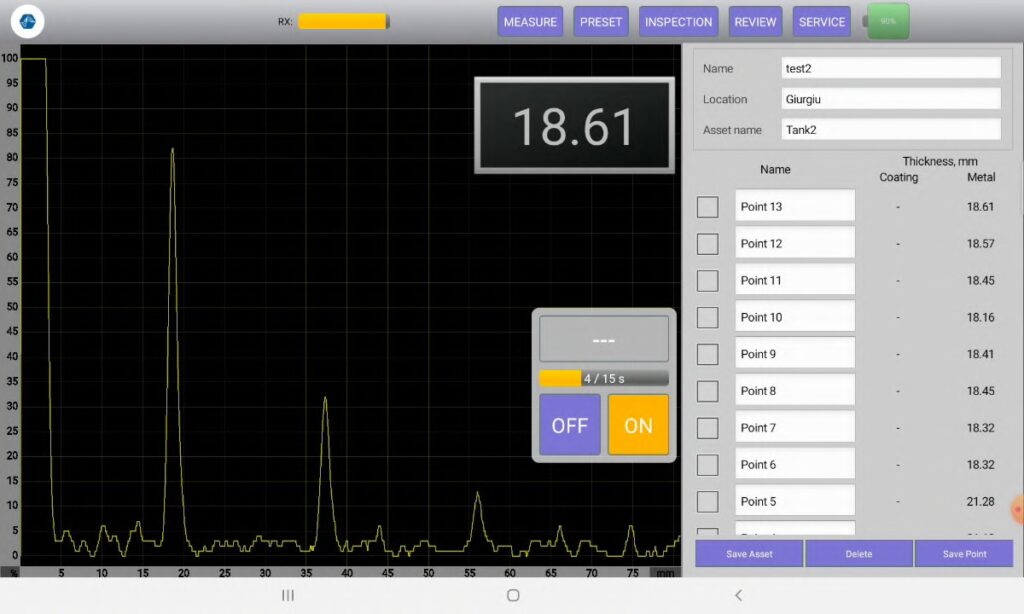

測定画面はシンプルデザイン
直感的に操作が可能なシンプルデザイン。
測定値およびA-ScanもCSV形式にて保存可能。
基本操作は【ON】→【SAVE】→【OFF】
測定・保存・測定完了まで3ステップ。

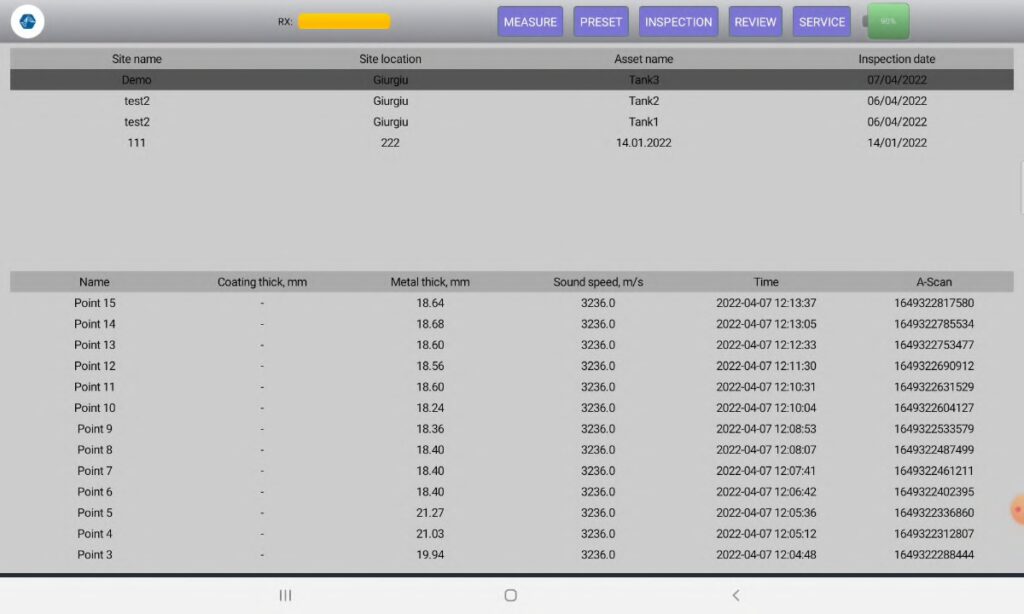

プロジェクトごとの測定値確認も可能。

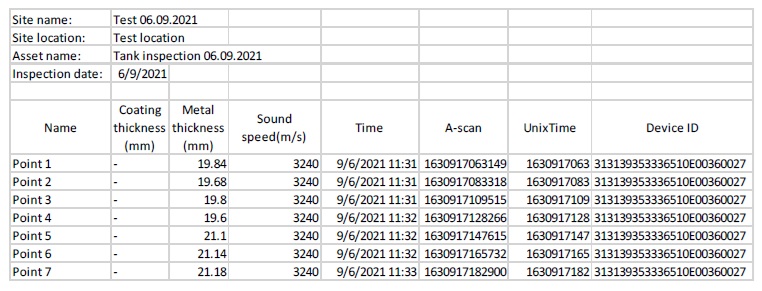

測定結果はCSV形式で出力。
A-ScanデータもCSVで出力可能。
DroneMAT 性能動画
01.デモンストレーション
～EMAT探触子の動作～
02.キャリブレーションと測定
～炭素鋼階段ステップ測定～
03 塗膜上からの測定
～3mmGAPあり炭素鋼測定～
04.傾斜25°上からの測定
～傾斜スペーサー付き測定～
05.酸化鉄(サビ)上からの測定
～酸化鉄2mmあり炭素鋼測定～
06.配管測定
～炭素鋼カーブステップ測定～
07.塗膜あり配管測定
～3mmGAP付き配管測定～
08.傾斜あり配管測定
～25°スペーサー付き配管測定～
09.100mm測定
～炭素鋼100mm測定～
10.アルミニウム測定
～アルミ階段ステップ測定～
11.ステンレス測定
～SUS304階段ステップ測定～
DroneMAT 製品仕様
測定仕様
| 測定範囲(1)(2) | 2〜60mm |
| 測定精度(3) | ±0.08mm |
| 分解能 | 0.04mm |
| 検査可能最小径 | 20mm |
| 測定可能最大塗膜厚さ（４） | ３ｍｍ（探触子保護キャップ装着時：２ｍｍ） |
| 音速範囲 | 1000〜9999m/s |
| 音速設定最小単位 | 1m/s |
| 周波数 | 3〜5MHz |
| 測定可能センサー最大傾斜角度 | 25° |
| 測定可能最小曲率半径 | 10mm |
| 波形表示機能（A-Scan） | あり |
デバイス仕様
| 寸法 – ゲージ (L x W x H) | 230 x 132 x 77 mm |
| 寸法 – プローブ (D x H) | 30 x 44 mm |
| 重量 | 約1kg |
| 動作温度 | -10〜+60 °C |
| 連続動作時間 | 6時間 |
| 無線周波数帯 | 2.4GHz |
| バッテリー | リチウムイオン（取外し不可） |
| 充電＆データコネクタ | USB-C |
| 充電器（GaN） | 100 – 240 VAC (61W) |
| IP保護等級 | IP50 |
| 収納ケースIP保護等級 | IP67 |
プリセット音速 (横波)
| 鋼 | 3,250 m/s |
| アルミニウム | 3,130 m/s |
| ベリリウム | 8,800 m/s |
| 青銅 | 2,500 m/s |
| 真鍮 | 2,120 m/s |
| 銅 | 2,260 m/s |
| チタン | 3,120 m/s |

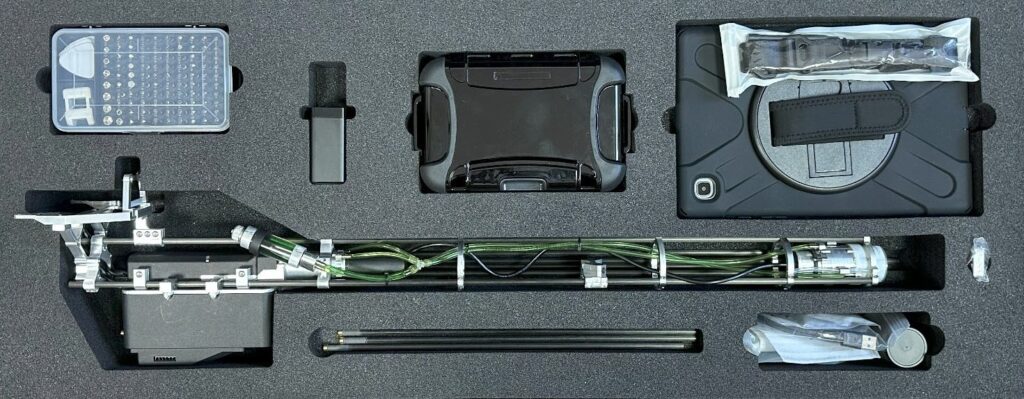

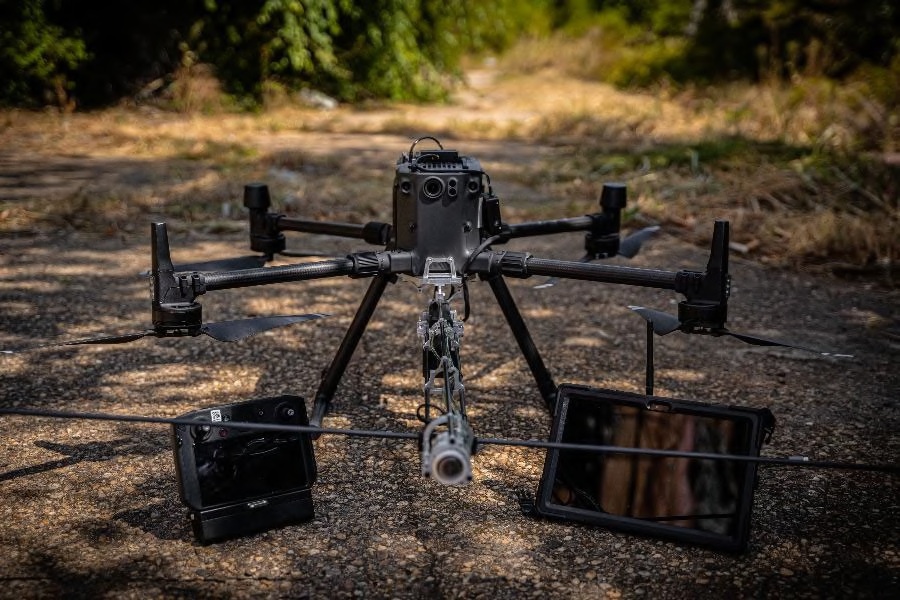

ドローン搭載システム一式
専用キャリングケースに一式収納
